Гидравлический блок ABS: анатомия спасения
Представьте: вы мчитесь по мокрому асфальту, и вдруг перед капотом вырастает препятствие. Ваша нога инстинктивно вдавливает педаль в пол. Ещё мгновение — и машину занесёт в неуправляемом юзе. Именно здесь, в эти 0,2 секунды, гидравлический блок ABS становится вашим ангелом-хранителем. Это не просто узел, а миниатюрный командный центр, который перекраивает физику торможения в реальном времени.
В отличие от распространённого мнения, что ABS лишь «качает» тормоза, его сердце — гидравлический модулятор — работает тоньше. Он управляет не давлением в магистрали «в целом», а индивидуально для каждого колеса. Система анализирует скорость вращения, сцепление с покрытием и вектор нагрузки. Результат — автомобиль сохраняет курсовую устойчивость даже на льду или мокром гравии, оставляя вам шанс на манёвр.
Ключевые компоненты и их инженерная логика

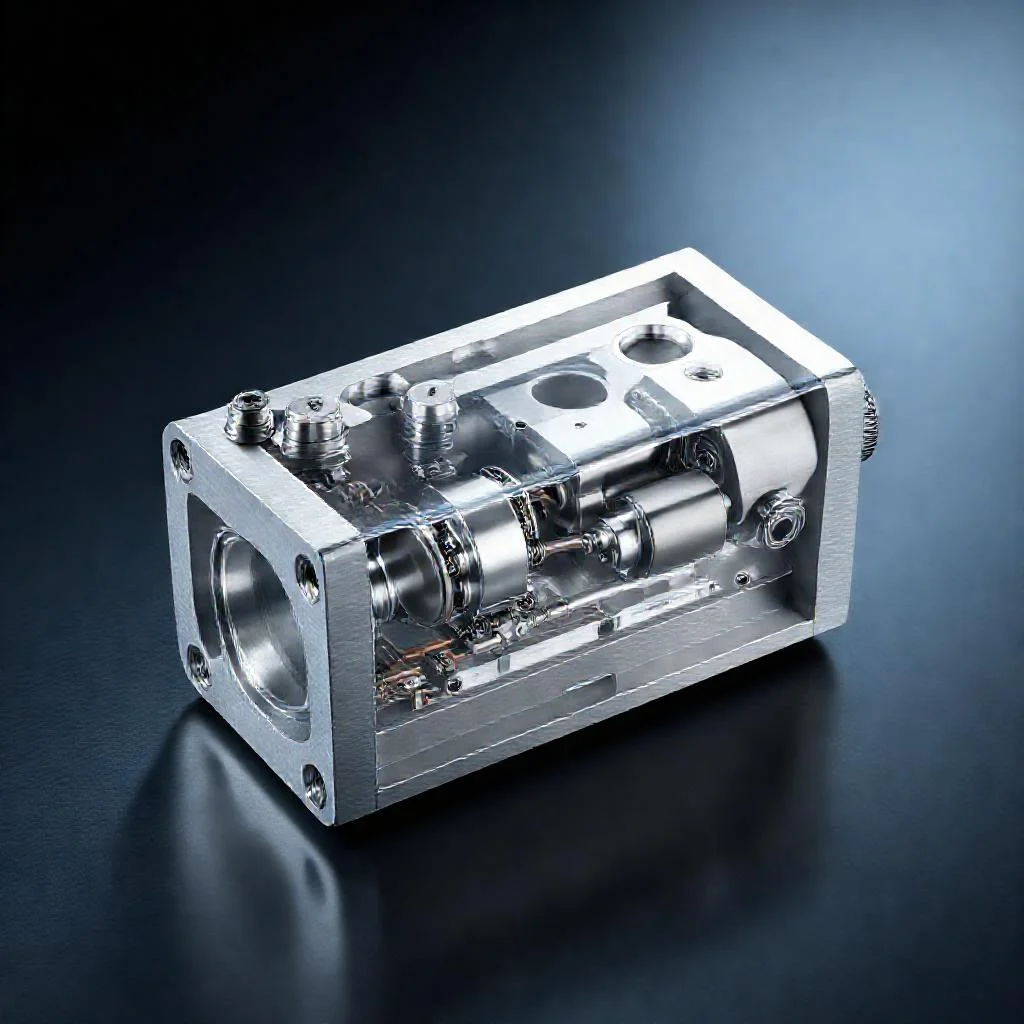

Разобрать гидравлический блок ABS — значит понять логику безопасности. Внутри алюминиевого корпуса скрываются два электромагнитных клапана на контур каждого колеса: normally open (NO) и normally closed (NC). Первый открыт в покое, пропуская тормозную жидкость к суппорту. Второй, наоборот, закрыт — он подключается только в критический момент, чтобы резко сбросить давление при блокировке колеса.
Дополняет эту пару насос возврата с электромотором. Когда клапан NC открывается, лишняя жидкость отводится в демпферную камеру, гасящую пульсации. Затем насос закачивает её обратно в главный цилиндр, создавая цикл release-hold-apply. Этот процесс повторяется до 15 раз в секунду, что субъективно воспринимается как вибрация педали — верный признак активации ABS.
- Клапан перепускной — отвечает за экстренный сброс давления 50-100 мс.
- Аккумулятор давления — демпфирует гидроудары при работе насоса.
- Датчики угловой скорости — передают сигнал на блок управления для расчёта проскальзывания.
- Резиновые мембраны — защищают электронику от попадания влаги и грязи.
Принцип работы: от сигнала к действию
Сценарий выглядит так: датчик на ступице фиксирует резкое замедление вращения колеса (проскальзывание более 20%). Контроллер мгновенно замыкает цепь на клапане NO, перекрывая поступление жидкости. Колесо продолжает вращаться по инерции, но тормозное усилие уже снижено. Если блокировка сохраняется, активируется NC-клапан и насос — избыточное давление уходит в аккумулятор.
Гениальность этой схемы — в обратной связи. Система не просто реагирует на факт блокировки, а моделирует поведение каждого колеса. Например, в повороте внешнее колесо нагружено сильнее, поэтому ему требуется меньше тормозного усилия, чем внутреннему. Модулятор учитывает этот дисбаланс, перераспределяя давление между контурами X-схемы. Именно поэтому автомобиль с исправным ABS тормозит по прямой даже на «разрезанной» поверхности — где под левым колесом лёд, а под правым — асфальт.
«Гидравлика — это грубая сила, но в связке с 32-битным процессором она превращается в ювелирный инструмент, который не позволяет инерции убить вас — вместо этого она управляет инерцией», — из интервью инженера Bosch по тормозным системам Марка Шнайдера.
Типичные неисправности: тихая диагностика
Главный враг гидравлического блока — загрязнение тормозной жидкости и электрохимическая коррозия. Со временем алюминиевый корпус поражается окислами, а подвижные сердечники клапанов теряют герметичность. Первый симптом — увеличение хода педали, второй — короткие, но частые рывки при плавном торможении (ложные срабатывания). Если игнорировать эти сигналы, насос может выйти из строя, заклинив ротор из-за абразивных частиц.
Вторая распространённая проблема — отказ датчиков вращения. Они находятся на ступицах в агрессивной среде (вода, реагенты, камни). Обрыв провода или износ зубчатого ротора приводит к тому, что блок не получает данные и «слепнет». В этом случае ABS отключается аварийно, выключая лампу на панели, но тормозная система продолжает работать как обычная гидравлика — правда, без защиты от юза.
Обслуживание и восстановление: когда ремонт оправдан
Качественная профилактика проста: меняйте тормозную жидкость каждые 2 года (или каждые 40 000 км). Это удаляет гликольные отложения, которые залипают на микрозазорах клапанов. Следите за показаниями стилуса на корпусе блока — если он вздулся или имеет сколы, это сигнал критического перегрева, обычно вызванного длительными пробуксовками. В таком случае узел дешевле заменить контрактным, чем пытаться паять.
Однако существуют случаи, когда ремонт гидравлического блока ABS целесообразен: механическое повреждение штуцеров или разъёмов. Иногда достаточно вычистить каналы сжатым воздухом и установить новые уплотнители. Сложные отказы (замыкание обмоток клапанов) лучше не чинить самостоятельно — нужна стендовая проверка на утечки и калибровка. Помните: ABS — это не расходник, а система, которая однажды отработает свою цену за микросекунды.
Гидравлический блок ABS: параметры и сравнительный анализ
| Компонент | Тип/Состояние | Функция | Время реакции | Особенности/Примечания |
|---|---|---|---|---|
| Клапан NO (normally open) | Открыт в покое | Пропускает тормозную жидкость к суппорту | Мгновенное перекрытие при сигнале | Блокирует подачу при проскальзывании |
| Клапан NC (normally closed) | Закрыт в покое | Экстренный сброс давления | 50-100 мс | Активируется при блокировке колеса |
| Насос возврата с электромотором | Активен в цикле release-hold-apply | Закачивает жидкость обратно в главный цилиндр | До 15 циклов в секунду | Создает вибрацию педали — признак работы ABS |
| Аккумулятор давления (демпферная камера) | Гасит пульсации | Отводит лишнюю жидкость, демпфирует гидроудары | — | Предотвращает повреждение насоса |
| Датчики угловой скорости | На ступицах колес | Передают сигнал для расчета проскальзывания | Мгновенно | Уязвимы к воде, реагентам и камням |
| Контроллер (32-битный процессор) | Активен постоянно | Управляет клапанами, моделирует поведение колес | — | Учитывает дисбаланс нагрузки в поворотах |
| Перепускной клапан | Аварийный | Резкий сброс давления | 50-100 мс | Срабатывает в критический момент |
| Резиновые мембраны | Защитные | Предохраняют электронику от влаги и грязи | — | Подвержены износу при коррозии корпуса |
| Алюминиевый корпус | Основной узел | Вмещает клапаны, каналы и насос | — | Поражается окислами при загрязнении жидкости |
Частые вопросы по устройству гидравлического блока ABS
Как работает гидравлический блок ABS?
Гидравлический блок ABS работает через систему электромагнитных клапанов (обычно два на контур каждого колеса: normally open и normally closed) и насоса возврата. При блокировке колеса клапан NO перекрывает подачу жидкости, а клапан NC сбрасывает избыточное давление в демпферную камеру. Насос возвращает жидкость в главный цилиндр, создавая цикл release-hold-apply до 15 раз в секунду.
Какие ключевые компоненты входят в состав гидравлического блока?
Основные компоненты: электромагнитные клапаны (NO и NC), насос возврата с электромотором, аккумулятор давления (демпферная камера), перепускной клапан для экстренного сброса давления, датчики угловой скорости колес и защитные резиновые мембраны для электроники.
Почему при срабатывании ABS чувствуется вибрация педали?
Вибрация педали — это нормальный признак активации ABS. Она возникает из-за быстрых циклов сброса и восстановления давления в тормозной магистрали (до 15 раз в секунду). Насос возврата перекачивает жидкость обратно в главный цилиндр, создавая пульсации, которые передаются на педаль. Это субъективное ощущение является индикатором того, что система работает корректно.
Какие типичные неисправности возникают в гидравлическом блоке?
Наиболее частые проблемы: загрязнение тормозной жидкости и коррозия алюминиевого корпуса (приводят к потере герметичности клапанов), заклинивание ротора насоса из-за абразивных частиц, а также отказ датчиков вращения на ступицах из-за обрыва проводов или износа зубчатого ротора. Симптомы — увеличенный ход педали или ложные срабатывания при плавном торможении.
Когда ремонт гидравлического блока ABS оправдан, а когда нужна замена?
Ремонт целесообразен при механических повреждениях штуцеров, разъёмов или загрязнении каналов — их можно вычистить и заменить уплотнители. Замена необходима при вздутии или сколах корпуса (признак перегрева), замыкании обмоток клапанов или критической коррозии. Также рекомендуется полностью заменять узел, если требуется сложная стендовая калибровка, — это дешевле, чем самостоятельный ремонт с риском ошибок.
