Почему обычные клещи здесь бессильны
Паразитный разряд аккумулятора — это тот тип неисправности, который превращает утро в квест с поиском «прикуривателя» у соседа. Ситуация усугубляется тем, что современный автомобиль даже в состоянии покоя не отключается полностью: блоки управления, сигнализация, память мультимедиа и охранные системы продолжают потреблять энергию. Норма для исправной машины — 20–50 мА·ч, и этот ток настолько мал, что большинство токовых клещей его просто не видят в силу порога чувствительности.

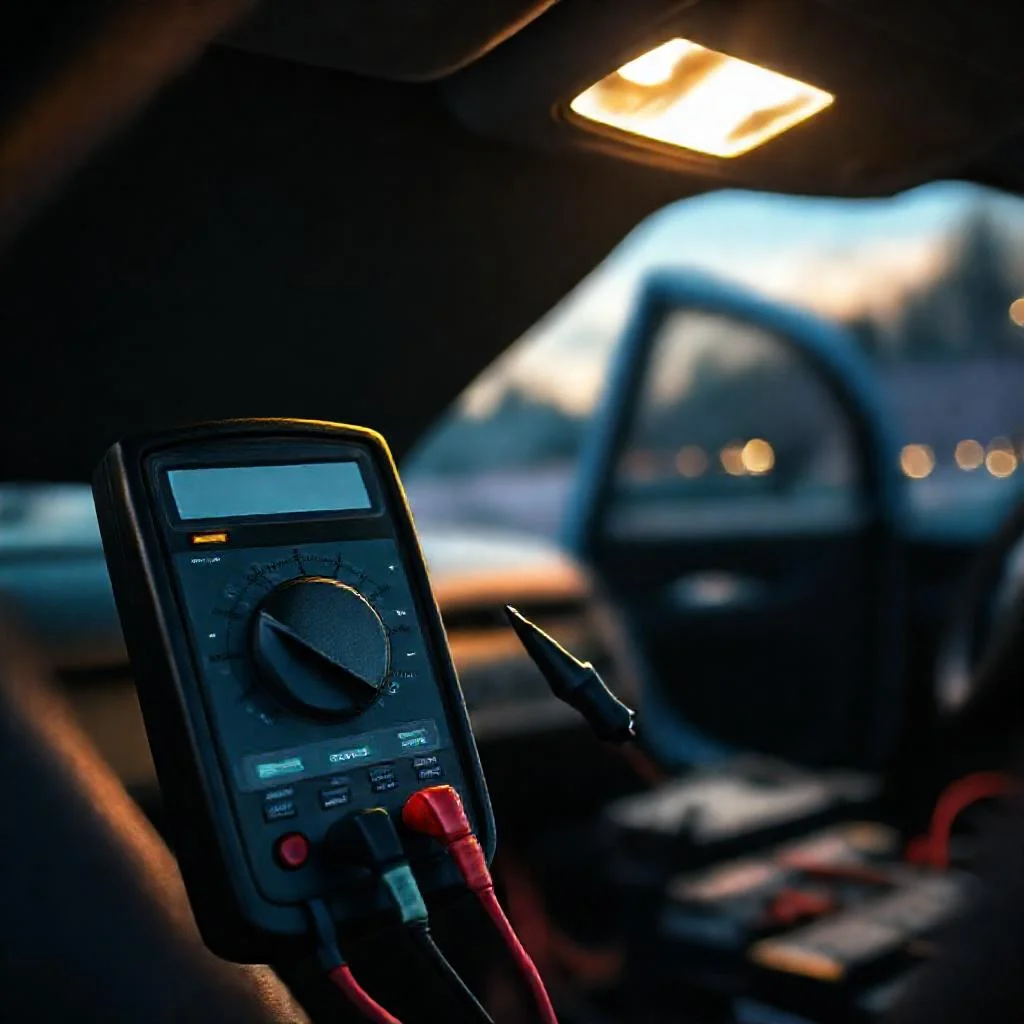

Клещи-амперметры хороши для стартерных токов в сотни ампер, но в микродиапазоне они дают погрешность, сопоставимую с самим измеряемым значением. Единственный способ получить достоверную цифру — разорвать цепь и пропустить весь ток через измерительный шунт. Здесь на сцену выходит цифровой мультиметр, переключённый в режим амперметра постоянного тока.
Подготовка к замеру: снимаем клемму правильно
Прежде чем лезть в электронику, убедитесь, что все потребители выключены: фары, магнитола, плафоны, прикуриватель. Закройте двери и капот, но так, чтобы концевики фиксировали закрытое положение — часто именно концевик капота «будит» блок управления кузовом. Для этого защёлкните язычок замка отвёрткой. Дайте автомобилю «уснуть»: большинство модулей переходят в спящий режим через 10–30 минут, иногда до часа.
Снимите минусовую клемму с аккумулятора. Важный момент: если на минусовом проводе есть несколько отводов (силовой на кузов, тонкий на электронику), снимайте именно «массовый» болт, а не всю косичку. Так вы не разорвёте стартерную цепь, которая вам сейчас не нужна. Щупы мультиметра подключите в гнёзда для тока — обычно это положение «10A» или «mA», а не «COM + VΩ». Красный — в токовое гнездо, чёрный — в COM.
- Включите режим DCA (постоянный ток) и выставьте диапазон в миллиамперах
- Соедините провода мультиметра последовательно: один щуп — на снятую клемму АКБ, второй — на освободившийся вывод провода
- Убедитесь, что полярность соблюдена: ток потечёт от плюса через нагрузку к минусу, шунт должен пропускать его в правильном направлении
- Ни в коем случае не пытайтесь завести двигатель или включить мощные потребители — сгорит предохранитель мультиметра
Чтение показаний и поиск утечки
Если через 30–60 минут после «засыпания» прибор показывает 20–50 мА, сеть в порядке. Всё, что выше 80 мА, — повод для беспокойства. Цифры в 200–500 мА за ночь гарантированно «съедят» заряженный аккумулятор. Помните, что при первом подключении прибор может показать всплеск: модули проснулись от того, что вы разорвали и снова замкнули цепь. Подождите 5–10 минут и смотрите на установившееся значение.
Методика поиска виновника проста в теории: вытаскивайте по одному предохранителю из блока и следите за стрелкой прибора. Как только ток упадёт до нормы — цепь найдена. Однако есть нюанс: извлечение предохранителя само по себе будит некоторые блоки, поэтому после каждого действия давайте архитектуре успокоиться. Ищите не только предохранители под капотом, но и в салонном блоке, а также в багажнике.
Электрика не терпит суеты: каждый щелчок замка, каждое открытие двери — это сигнал для блока управления проснуться и потребовать свою порцию миллиампер. Утечку ищут в тишине и терпении, а не на скорость.
Что чаще всего «сосёт» ток в покое
Практика автосервисов выстроила негласный рейтинг виновников. Лидируют нештатные охранные системы с кривой настройкой чувствительности датчиков удара, а также магнитолы с активным сабвуфером, которые не уходят в сон из-за неправильного подключения «управляющего» провода. Часто виноват залипающий концевик бардачка или подсветки зеркальца в козырьке — лампочка горит постоянно, но её никто не видит.
Из штатного оборудования выделяются блоки комфорта с окисленными контактами разъёмов, неисправные регуляторы напряжения генератора и подсевшие конденсаторы в блоках управления. Диагностический метод «прикуривания» цепей с использованием милливольтметра: измерение падения напряжения на предохранителях позволяет локализовать проблемный участок без демонтажа всей панели. Значение 1–2 мВ на исправном предохранителе говорит о токе в несколько сотен миллиампер.
- Сигнализация и GSM-трекеры — проверяются в первую очередь
- Мультимедиа, усилители, видеорегистраторы с парковочным режимом
- Блоки освещения салона, багажника, подсветки бардачка
- Неисправный диодный мост генератора — классика «тихого» разряда
- Окисленная проводка и «масса» кузова
Ошибки, которые портят замер и нервы
Самая распространённая промашка — измерение тока без разрыва цепи, когда щупы приложены просто к клеммам. Это не даёт никакой информации, а мультиметр получает КЗ. Вторая ошибка — неправильно выбранный диапазон: если поставить предел 200 мА, а утечка реально 300 мА, прибор уйдёт в перегрузку и покажет «1» или «OL». Начните с диапазона 10 А, затем переходите на миллиамперный, если цифра мелкая.
Третий нюанс — сам мультиметр может врать. Дешёвые модели дают погрешность в единицы миллиампер плюс собственное потребление шунта. Если есть возможность, сверьте показания с поверенным прибором или используйте метод падения напряжения на предохранителях как перекрёстную проверку. И никогда не забывайте: при подключённом амперметре нельзя крутить стартер — ток в сотни ампер мгновенно выведет прибор из строя.
Правильно проведённый замер — это половина решения проблемы. Получив точную цифру, вы уже понимаете масштаб бедствия: 30 мА — ищите «жучок» в мелочах, 500 мА — проблема в мощном потребителе, который не отключается. Дальше — дело техники и терпения.
Параметры и правила измерения тока утечки мультиметром в режиме амперметра
| Параметр / Действие | Значение / Правило | Пояснение из статьи |
|---|---|---|
| Норма тока покоя для исправной машины | 20–50 мА·ч | Норма для исправной машины — 20–50 мА·ч |
| Порог для беспокойства | Выше 80 мА | Всё, что выше 80 мА, — повод для беспокойства |
| Критическая утечка, «съедающая» АКБ за ночь | 200–500 мА | Цифры в 200–500 мА за ночь гарантированно «съедят» заряженный аккумулятор |
| Причина непригодности клещей в микродиапазоне | Погрешность сопоставима с измеряемым значением | В микродиапазоне клещи дают погрешность, сопоставимую с самим измеряемым значением |
| Режим мультиметра | DCA (постоянный ток), диапазон в миллиамперах | Включите режим DCA (постоянный ток) и выставьте диапазон в миллиамперах |
| Гнёзда для щупов | «10A» или «mA» и «COM» | Щупы подключите в гнёзда для тока — обычно это положение «10A» или «mA», а не «COM + VΩ». Красный — в токовое гнездо, чёрный — в COM |
| Начальный диапазон измерения | 10 А, затем миллиамперный | Начните с диапазона 10 А, затем переходите на миллиамперный, если цифра мелкая |
| Способ подключения мультиметра | Последовательно, с разрывом цепи | Соедините провода мультиметра последовательно: один щуп — на снятую клемму АКБ, второй — на освободившийся вывод провода |
| Полярность | Соблюдена: ток от плюса через нагрузку к минусу | Ток потечёт от плюса через нагрузку к минусу, шунт должен пропускать его в правильном направлении |
| Что снимать на АКБ | Минусовую клемму; «массовый» болт, а не всю косичку | Снимите минусовую клемму. Если на минусовом проводе несколько отводов, снимайте именно «массовый» болт, а не всю косичку — так вы не разорвёте стартерную цепь |
| Подготовка потребителей | Всё выключено: фары, магнитола, плафоны, прикуриватель | Убедитесь, что все потребители выключены |
| Положение дверей и капота | Закрыто, концевики фиксируют закрытое положение; язычок замка капота защёлкнуть отвёрткой | Закройте двери и капот, но так, чтобы концевики фиксировали закрытое положение; защёлкните язычок замка отвёрткой |
| Время «засыпания» модулей | 10–30 минут, иногда до часа | Большинство модулей переходят в спящий режим через 10–30 минут, иногда до часа |
| Ожидание после подключения прибора | 5–10 минут до установившегося значения | При первом подключении прибор может показать всплеск; подождите 5–10 минут и смотрите на установившееся значение |
| Реакция на извлечение предохранителя | Дать архитектуре успокоиться после каждого действия | Извлечение предохранителя само по себе будит некоторые блоки, поэтому после каждого действия давайте архитектуре успокоиться |
| Метод локализации без демонтажа панели | Измерение падения напряжения на предохранителях милливольтметром | Измерение падения напряжения на предохранителях позволяет локализовать проблемный участок без демонтажа всей панели |
| Падение напряжения на исправном предохранителе | 1–2 мВ | Значение 1–2 мВ на исправном предохранителе говорит о токе в несколько сотен миллиампер |
| Запрещённое действие | Заводить двигатель и включать мощные потребители | Ни в коем случае не пытайтесь завести двигатель или включить мощные потребители — сгорит предохранитель мультиметра; при подключённом амперметре нельзя крутить стартер |
| Ошибка: измерение без разрыва цепи | Не даёт информации, мультиметр получает КЗ | Самая распространённая промашка — измерение тока без разрыва цепи, когда щупы приложены просто к клеммам |
| Ошибка: неверный диапазон | Перегрузка и показание «1» или «OL» | Если поставить предел 200 мА, а утечка реально 300 мА, прибор уйдёт в перегрузку и покажет «1» или «OL» |
| Погрешность дешёвых мультиметров | Единицы миллиампер плюс собственное потребление шунта | Дешёвые модели дают погрешность в единицы миллиампер плюс собственное потребление шунта |
Как измерить ток утечки в бортовой сети мультиметром в режиме амперметра
Почему токовые клещи не подходят для измерения тока утечки и нужен мультиметр в режиме амперметра?
Большинство токовых клещей не видят малые токи из-за порога чувствительности: норма утечки составляет всего 20–50 мА, а клещи в микродиапазоне дают погрешность, сопоставимую с измеряемым значением. Достоверный результат можно получить только разорвав цепь и пропустив весь ток через измерительный шунт цифрового мультиметра, переключённого в режим амперметра постоянного тока (DCA).
Как правильно подготовить автомобиль и мультиметр к замеру тока утечки?
Выключите всех потребителей (фары, магнитолу, плафоны, прикуриватель), закройте двери и капот так, чтобы концевики фиксировали закрытое положение (язычок замка капота можно защёлкнуть отвёрткой). Дайте машине «уснуть» 10–30 минут, иногда до часа. Снимите минусовую клемму АКБ — желательно «массовый» болт, а не всю косичку. Красный щуп мультиметра вставьте в токовое гнездо (10A или mA), чёрный — в COM, включите режим DCA и выставьте диапазон в миллиамперах.
Как соединить мультиметр с цепью и какие показания считаются нормой, а какие — утечкой?
Соедините провода мультиметра последовательно: один щуп — на снятую клемму АКБ, второй — на освободившийся вывод провода, соблюдая полярность. Через 30–60 минут после «засыпания» исправная сеть показывает 20–50 мА; всё, что выше 80 мА, — повод для беспокойства, а 200–500 мА за ночь гарантированно разрядят аккумулятор. При первом подключении возможен всплеск — подождите 5–10 минут и смотрите на установившееся значение.
Как найти виновника утечки и какие ошибки чаще всего портят замер?
Вытаскивайте по одному предохранителю из блоков под капотом, в салоне и багажнике, следя за показаниями прибора: как только ток упадёт до нормы — цепь найдена, но после каждого действия давайте блокам успокоиться. Частые ошибки: измерение без разрыва цепи (щупы просто на клеммах) — это КЗ для мультиметра; неверный диапазон (при пределе 200 мА и утечке 300 мА прибор покажет «1» или «OL»); попытка завести двигатель или включить мощные потребители при подключённом амперметре — сгорит предохранитель прибора.
Какие потребители чаще всего «сосут» ток в покое и как перепроверить замер?
Лидируют нештатные охранные системы с кривой настройкой датчиков, магнитолы с сабвуфером, не уходящие в сон, залипающие концевики бардачка или подсветки зеркальца, неисправный диодный мост генератора, окисленная проводка и «масса» кузова. Для перекрёстной проверки используйте метод падения напряжения на предохранителях милливольтметром: 1–2 мВ на исправном предохранителе соответствует току в несколько сотен миллиампер, а дешёвые мультиметры могут давать погрешность в единицы миллиампер.
