Анатомия нагруженного узла: почему шаровая опора — это не просто «палец в чашке»

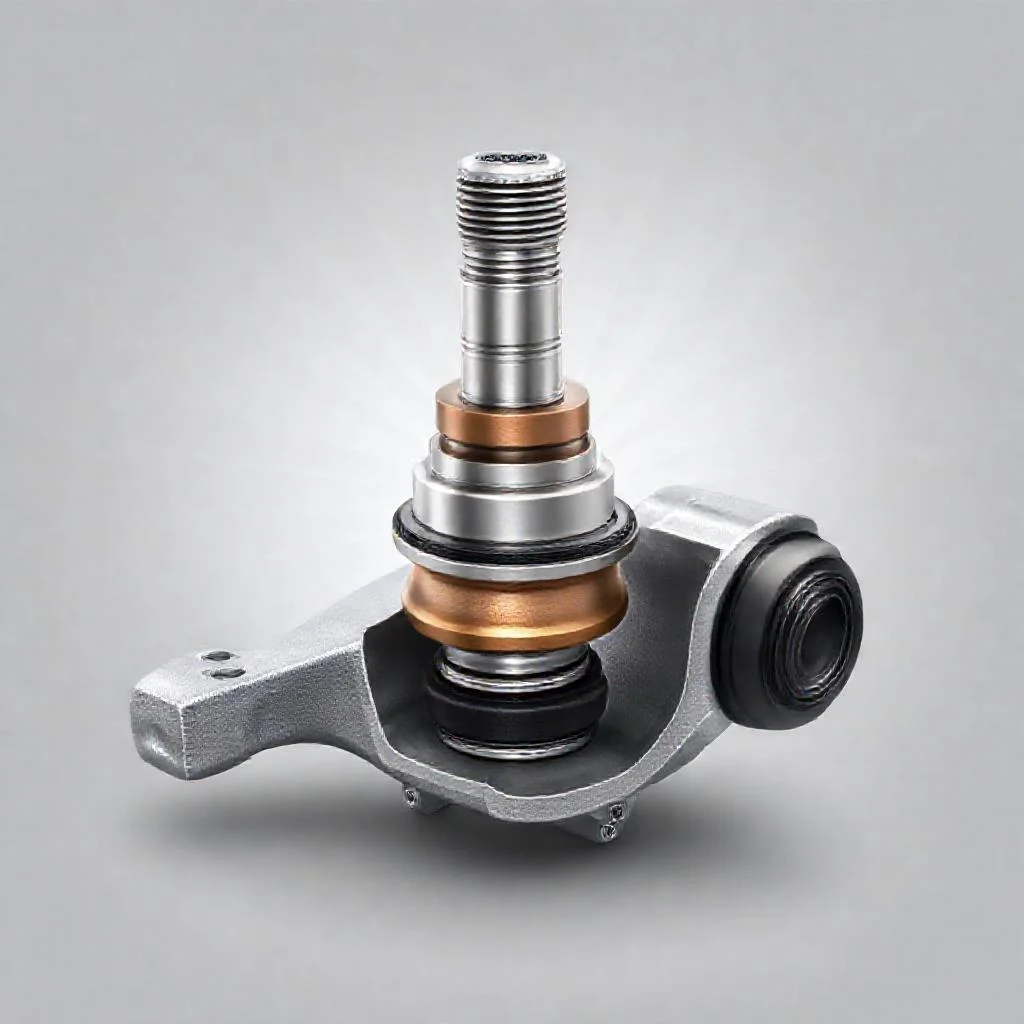

Когда колесо автомобиля переезжает яму, энергия удара не рассеивается в кузове мгновенно. Первым принимает удар рычаг подвески, а его «сустав» — шаровая опора — вынуждена гасить вертикальные и боковые колебания одновременно. Внутри стального корпуса скрыт сферический палец, который вращается и наклоняется в ограниченных пределах, сохраняя кинематику подвески. Конструкция кажется примитивной, но именно здесь скрыт главный парадокс: деталь должна быть одновременно подвижной и жёстко зафиксированной, выдерживая нагрузки до нескольких тонн на разрыв.
В современных рычагах, особенно в автомобилях с поперечным расположением двигателя, опора воспринимает не только вес кузова, но и крутящий момент при разгоне и торможении. Поэтому инженеры используют разные типы смазки, полимерные вкладыши и даже самоустанавливающиеся втулки. Пластиковая обойма сегодня заменяет классическую бронзу, снижая трение, но повышая требования к герметичности пыльника. Именно разрушение этого резинового чехла в 90% случаев приводит к ускоренному износу — абразивная пыль попадает внутрь и работает как наждак.
Критические признаки деградации: слушаем подвеску, а не музыку
Опытный водитель определяет износ шаровой по характерному «стуку» на мелких неровностях, который усиливается при повороте руля. Однако есть и менее очевидные симптомы: увеличенный люфт в вертикальной плоскости, односторонний износ шин и «плавание» автомобиля на прямой. Хуже всего, когда опора начинает клинить — машина внезапно «ведёт» в сторону при входе в поворот, что на скорости напоминает лёгкое подруливание задней оси.
Диагностика без подъёмника малоинформативна. Даже если покачать колесо в вертикальной плоскости и не услышать стука, это не гарантирует целостность узла. Нужно проверять опору под нагрузкой, вывесив колесо и используя монтажку для создания усилия. Обратите внимание на состояние пыльника: любой порез или трещина — это приговор для шаровой. Производители закладывают ресурс в 60–120 тысяч километров, но реальный срок зависит от стиля езды и состояния дорог.
- Хруст или скрип при вращении руля на месте — признак недостатка смазки или разрушения вкладыша.
- Ощутимая вибрация на кузове при скорости 80–100 км/ч, не исчезающая после балансировки колёс.
- Неравномерный зазор между шиной и аркой с одной стороны — возможный признак проседания рычага.
- Маслянистые потёки на корпусе — следы выдавливаемой смазки через повреждённый уплотнитель.
Замена или ремонт: экономика против безопасности
Рынок запчастей предлагает три варианта: оригинальная опора в сборе с рычагом, отдельная шаровая с заклёпочным креплением и ремонтный вкладыш. Первый вариант беспроигрышен по геометрии, но бьёт по бюджету — цена рычага премиум-класса может достигать трети стоимости всей подвески. Второй вариант допустим, если конструкция предусматривает сменные элементы (часто встречается на азиатских автомобилях). А вот запрессовка новой опоры в старый рычаг — это лотерея, так как посадочное гнездо уже деформировано износом.
Не пытайтесь экономить на неоригинальных деталях сомнительного происхождения. Китайский аналог за 500 рублей может выдержать 10 тысяч километров, но его поведение в мороз или после перегрева непредсказуемо. При замене обязательно проверяйте сопрягаемые поверхности: если палец входит в ступицу рычага с лёгким усилием, а не забивается молотком, либо вы ошиблись размером, либо гнездо «разбито». Идеальный монтаж — это прессовая посадка с натягом 0,05–0,1 мм, которая исключает люфт корпуса.
Как продлить жизнь шаровой: пять правил асфальтового гонщика
Главный враг опоры — перегрев и ударные нагрузки. Если вы систематически проезжаете «лежачие полицейские» с притормаживанием в последний момент, будьте готовы к тому, что каждая яма сокращает ресурс на тысячи километров. Учитесь разгружать подвеску: отпускайте тормоз непосредственно перед препятствием, чтобы колесо «перепрыгнуло» неровность на сжатой пружине. Это снижает пиковую нагрузку на сферический шарнир на 30–40%.
Следите за состоянием пыльника при каждой сезонной смене резины. Протрите его тряпкой с силиконовой смазкой — это сохранит эластичность резины. Не используйте агрессивные моющие средства под высоким давлением в районе опоры, так как вода и химия проникают внутрь через микротрещины. Если замечаете, что после глубокой лужи появляется временный стук, который исчезает через час, — это верный знак того, что влага попала внутрь, и через 2–3 недели опора выйдет из строя.
«Хорошая подвеска — это та, о которой не думаешь. Но как только вы начинаете слышать каждый стык на асфальте, знайте: машина уже говорит с вами языком предупреждений. Не переводите этот диалог в монолог дорогих ремонтов», — гласит принцип подвесочных инженеров.
Технология замены своими руками: пошаговая ответственность
Если вы решили менять шаровую опору в гаражных условиях, подготовьтесь к работе с «холодной» геометрией. Обязательно используйте съёмник — попытки выбить палец молотком деформируют резьбу и могут повредить поворотный кулак. Порядок действий прост: ослабьте ступичную гайку на земле (не поднимая авто), затем вывесьте колесо, открутите гайку пальца и, вставив съёмник между рычагом и опорой, плавно выпрессуйте шарнир. Никогда не прогревайте деталь горелкой вблизи тормозного шланга.
После установки новой опоры затягивайте гайку пальца только при опущенном на землю автомобиле, когда подвеска под нагрузкой. Если затянуть на вывешенном колесе, резиновые сайлентблоки рычага скрутятся и быстро выйдут из строя. Момент затяжки лучше уточнить в мануале, но правило «от руки + 90 градусов» здесь не работает — обычно требуется 80–100 Нм. По завершении сделайте контрольную поездку в 10–15 километров и повторно проверьте затяжку: свежая опора любит «усаживаться» под нагрузкой.
Сравнительный анализ типов шаровых опор и их критических параметров
| Параметр / Тип опоры | Оригинальная опора в сборе с рычагом | Отдельная шаровая с заклёпочным креплением | Ремонтный вкладыш (запрессовка) | Дешёвый неоригинальный аналог |
|---|---|---|---|---|
| Геометрия посадки | Идеальная, заводская (натяг 0,05–0,1 мм) | Допустимая, если предусмотрена конструкцией (часто на азиатских авто) | Лотерея — посадочное гнездо уже деформировано износом | Непредсказуемая, возможны отклонения |
| Ресурс (тыс. км) | 60–120 (заложен производителем) | 60–100 (зависит от производителя) | 20–50 (из-за деформации гнезда) | ~10 (по факту испытаний) |
| Стоимость (условная) | Высокая — до трети стоимости всей подвески | Средняя | Низкая (ремонтный вкладыш) | Очень низкая (~500 руб.) |
| Тип смазки и вкладыша | Полимерный вкладыш + самоустанавливающиеся втулки | Классическая бронза или современный полимер | Полимерный вкладыш (высокие требования к герметичности пыльника) | Неизвестного типа, часто недостаточная смазка |
| Устойчивость к ударным нагрузкам | Высокая (выдерживает до нескольких тонн на разрыв) | Средняя (зависит от качества) | Низкая — повышенный риск люфта | Минимальная — непредсказуема (особенно в мороз или после перегрева) |
| Признаки износа (специфика) | Стук на мелких неровностях, усиливается при повороте руля | Хруст/скрип при вращении руля, вибрация на 80–100 км/ч | Неравномерный зазор между шиной и аркой, маслянистые потёки | Быстрый износ пыльника, клин при повороте |
| Рекомендация по замене | Беспроигрышный вариант по геометрии и долговечности | Рекомендуется при конструктивной предусмотренности | Не рекомендуется — риск деформации | Категорически избегать для безопасности |
Технические параметры монтажа и диагностики
| Параметр | Значение / Норма | Критическое отклонение |
|---|---|---|
| Натяг при запрессовке пальца | 0,05–0,1 мм (прессовая посадка) | Люфт корпуса при меньшем натяге; «разбитое» гнездо |
| Момент затяжки гайки пальца | 80–100 Нм | Скручивание сайлентблоков при затяжке на вывешенном колесе |
| Ключевое правило монтажа | Затяжка только при опущенном авто (под нагрузкой) | Ранний выход из строя резиновых элементов |
| Снижение пиковой нагрузки (разгрузка подвески) | 30–40% (при правильном проезде неровностей) | Сокращение ресурса при систематических ударах |
| Типичный ресурс пыльника | 90% износа начинается с разрушения пыльника | Абразивная пыль попадает внутрь — ускоренный износ |
| Срок выхода из строя после попадания влаги | 2–3 недели (после появления временного стука) | Полный отказ опоры |
| Контрольная проверка после замены | Поездка 10–15 км, затем повторная затяжка | Опора «усаживается» под нагрузкой — ослабление крепежа |
Частые вопросы об устройстве шаровой опоры переднего рычага
Почему шаровая опора выходит из строя, если конструкция простая?
Основная причина — разрушение пыльника (резинового чехла). Через микротрещины или порезы внутрь попадает абразивная пыль и влага, которые работают как наждак, быстро изнашивая полимерный вкладыш и сферический палец. Также ресурс сокращают ударные нагрузки от ям и перегрев.
Какие признаки указывают на износ шаровой опоры?
Классический симптом — стук на мелких неровностях, особенно при повороте руля. Также появляется люфт в вертикальной плоскости, «плавание» автомобиля на прямой, односторонний износ шин, а в критических случаях — клин опоры, из-за которого машину «уводит» в сторону на повороте. Менее очевидные симптомы — вибрация на кузове на скорости 80–100 км/ч и маслянистые потёки на корпусе.
Можно ли заменить только шаровую опору, а не весь рычаг?
Да, если конструкция автомобиля предусматривает сменные элементы (часто встречается на азиатских моделях). Допустима замена отдельной опоры с заклёпочным или болтовым креплением. Однако запрессовка новой опоры в старый рычаг — это рискованная лотерея, так как посадочное гнездо уже деформировано износом. Оригинальная опора в сборе с рычагом — самый надёжный вариант, но и самый дорогой.
Что будет, если ездить с неисправной шаровой опорой?
Это критически опасно. Разрушение шаровой приводит к потере управления: колесо может «подломиться», и автомобиль резко уйдёт в сторону или перевернётся. На начальной стадии износ ускоряется лавинообразно, а при полном разрушении узла возможен обрыв рычага и серьёзное ДТП. Поэтому при первых признаках стука — нужна срочная диагностика.
Как правильно диагностировать шаровую опору в домашних условиях?
Только под нагрузкой. Вывесите колесо и используйте монтажку, чтобы создать усилие на опору — если слышен стук или ощущается люфт, узел подлежит замене. Обязательно осмотрите пыльник: любой порез или трещина — это приговор шаровой. Полная информативная диагностика возможна только на подъёмнике или яме.
