Анатомия гидроаккумулятора: что скрывается внутри АБС
Когда вы с силой давите на педаль тормоза, особенно на скользкой дороге, АБС превращает тормозное усилие в серию импульсов. Но за этой короткой фразой скрывается сложная гидравлика. Ключевой элемент, который позволяет системе стравливать давление и тут же его восстанавливать, — это не просто клапан. Это насос обратной подачи, который работает в тандеме с гидроаккумулятором и демпферными камерами.
Представьте себе ритмичное сердце, которое перекачивает не кровь, а тормозную жидкость. Именно этот механизм возвращает рабочую среду из контура низкого давления обратно в главный тормозной цилиндр. Без него АБС была бы просто системой, которая разово сбрасывает давление, оставляя педаль «проваливаться» — и лишая водителя возможности контролировать автомобиль.
Принцип работы: от частоты вращения колеса к гидравлическому импульсу
Электронный блок управления (ЭБУ) получает сигнал от датчиков скорости о начале блокировки колеса. В этот момент он закрывает впускной клапан, изолируя тормозной цилиндр от главного, и открывает выпускной. Жидкость устремляется в демпферную камеру, где гасится гидравлический удар. Затем в работу включается эксцентриковый или поршневой насос, который с усилием выталкивает эту жидкость обратно.
Интересно, что насос не работает постоянно. Его циклы строго синхронизированы с фазами «удержания» и «повышения» давления. Это похоже на игру в пинг-понг: ЭБУ подает команду на включение электромотора, вал вращается, и три или шесть поршней (в зависимости от конструкции) поочередно нагнетают жидкость. Именно эта работа обеспечивает тот самый вибрирующий отклик на педали, который пугает новичков, но абсолютно нормален для опытных водителей.
Конструктивные особенности: почему электромотор здесь — не роскошь

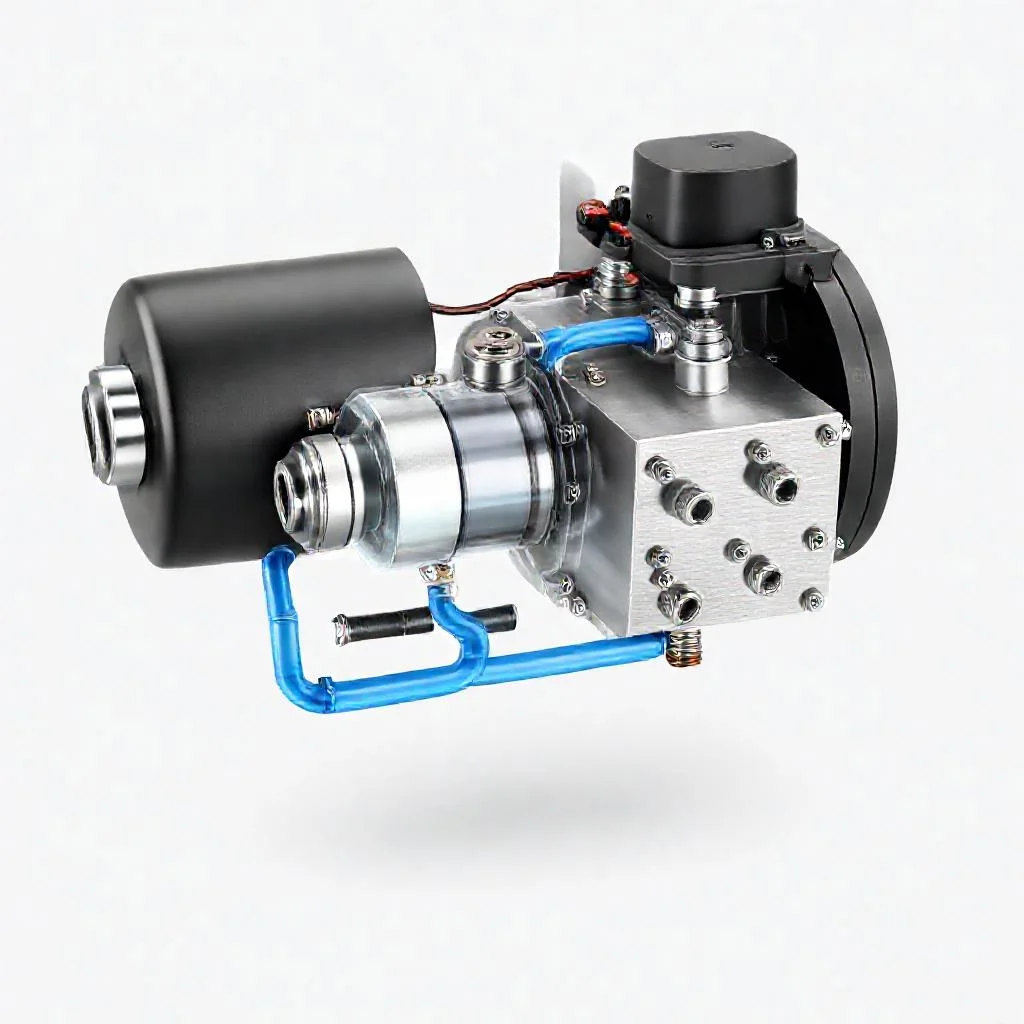

В большинстве современных систем устанавливается маломощный электромотор постоянного тока с постоянными магнитами. Его задача — обеспечить крутящий момент, достаточный для преодоления сопротивления жидкости даже в экстремально холодную погоду, когда вязкость возрастает в разы. Конструкция включает в себя два основных узла: сам насосный блок (часто это трехпоршневая радиальная схема) и встроенный обратный клапан, предотвращающий перетекание жидкости в обратную сторону.
Производители используют преимущественно алюминиевые сплавы для корпуса, чтобы обеспечить отвод тепла, ведь при интенсивном торможении жидкость нагревается. Уплотнители здесь — полимерные кольца, устойчивые к агрессивной среде DOT 4 или DOT 5.1. Ресурс узла напрямую зависит от чистоты тормозной жидкости: малейшие абразивные частицы, оставшиеся после коррозии в трубках, способны быстро убить зеркальную поверхность цилиндров.
Тормозная система — единственный узел автомобиля, где небрежность в мелочах превращается в трагедию на больших скоростях. Насос АБС — это не просто деталь, это разумная сила, которая спасает жизни, управляя миллисекундами.
Диагностика и типичные неисправности блока АБС
Наиболее частый симптом деградации насоса — это изменение характера вибрации педали. Если раньше она была четкой и высокочастотной, а теперь превратилась в грубую тряску или вовсе пропала, стоит задуматься. Электронный мозг самодиагностики часто фиксирует ошибку C0035 или аналог, информируя водителя горящей лампочкой на приборной панели. Но проверка только индикатором — это поверхностный подход.
Необходимо измерить остаточное давление в контуре. Если насос «глохнет» под нагрузкой или работает с металлическим гулом, это указывает на износ втулок или подшипников. Также частая проблема — загрязнение всасывающего фильтра, который находится прямо перед входом в насос. Решение здесь одно — полная очистка гидроблока с заменой жидкости и, желательно, замена реле и предохранителя в цепи питания, так как они страдают от перегрева первыми.
Практические советы по замене и прокачке гидравлики
Перед тем как снимать блок АБС, запомните главное правило: работы выполняются только при выключенном зажигании, иначе насос может произвольно включиться и нагнетать давление, что травмоопасно. Начните с обесточивания аккумулятора. Далее отсоедините трубки, маркируя их, чтобы не перепутать при сборке. Не ставьте новый насос без предварительной промывки всех магистралей спиртовой смесью.
- Всегда используйте только новую тормозную жидкость из герметичной тары — она гигроскопична и впитывает влагу за год хранения.
- Прокачку узла АБС необходимо выполнять на специальном стенде или с использованием сканера для активации клапанов, иначе воздушная пробка останется навсегда.
- Обращайте внимание на качество крепежа: болты блока должны быть затянуты динамометрическим ключом, так как перекос корпуса ведет к заклиниванию поршней.
- Не экономьте на смазке для уплотнителей — используйте только смазки на основе гликоля, а не литол.
После установки насоса критически важно провести адаптацию. Это процесс, при котором ЭБУ «учит» параметры нового механизма. Если этого не сделать, система будет давать ложные срабатывания еще на сухом асфальте. Помните: АБС — это замкнутый контур, где точность сборки определяет безопасность.
Гидроаккумулятор в связке с насосом: тонкости совместной работы
Многие ошибочно считают, что гидроаккумулятор — это лишний балласт. На самом деле он выполняет роль буфера. Когда насос выталкивает жидкость в напорную магистраль, возникает пульсация. Аккумулятор (в виде цилиндра с мембраной или пружиной) сглаживает эти скачки, поддерживая стабильное давление около 200 бар. Это позволяет системе быть отзывчивой даже при многократных циклах срабатывания.
Слабое место этой связки — разрыв диафрагмы. Жидкость смешивается с газом, и насос начинает «лить» вместо того, чтобы качать. Диагностируется это просто: педаль становится «ватной», а в бачке появляется пена. Восстановление невозможно — только замена модуля. Поэтому всегда при покупке подержанных блоков уточняйте историю: если насос работал всухую, его ресурс сокращается втрое.
Насос обратной подачи АБС: ключевые параметры и характеристики
| Параметр / Характеристика | Насос обратной подачи АБС | Гидроаккумулятор (в связке) | Демпферные камеры / Клапаны |
|---|---|---|---|
| Основная функция | Возврат тормозной жидкости из контура низкого давления обратно в главный тормозной цилиндр (создание обратной подачи) | Сглаживание пульсаций давления, поддержание стабильного давления около 200 бар (буферная емкость) | Сброс и восстановление давления; гашение гидравлического удара (демпферные камеры); изоляция цилиндра (клапаны) |
| Принцип действия | Эксцентриковый или поршневой насос; циклы синхронизированы с фазами «удержания» и «повышения» давления; работает импульсно (не постоянно) | Цилиндр с мембраной или пружиной; накапливает жидкость для компенсации скачков давления | Впускные/выпускные клапаны открываются/закрываются по сигналу ЭБУ; демпферные камеры гасят удар при сбросе |
| Конструкция / Материалы | Маломощный электромотор постоянного тока с постоянными магнитами; насосный блок — трехпоршневая радиальная схема; корпус — алюминиевые сплавы (отвод тепла); уплотнители — полимерные кольца (DOT 4, DOT 5.1) | Цилиндр с мембраной (диафрагмой) или пружиной; газовый наполнитель для поддержания давления | Впускной/выпускной клапаны в гидроблоке; демпферные камеры в контуре низкого давления |
| Сигнал управления | Команда от ЭБУ на включение электромотора; ЭБУ получает сигнал от датчиков скорости о блокировке колеса | Работает пассивно (механически), в зависимости от давления, создаваемого насосом | ЭБУ закрывает впускной клапан и открывает выпускной; далее включает насос |
| Типичные неисправности / Симптомы | Грубая тряска педали вместо четкой вибрации, металлический гул (износ втулок/подшипников); «глохнет» под нагрузкой; загрязнение всасывающего фильтра; ошибка C0035 | Разрыв диафрагмы: смешивание жидкости с газом, насос «льет» вместо подачи; педаль «ватная», пена в бачке; требуется замена модуля | Загрязнение или износ клапанов; воздушные пробки после прокачки; отказ реле и предохранителей в цепи питания |
| Ресурс / Влияющие факторы | Зависит от чистоты тормозной жидкости; абразивные частицы от коррозии трубок разрушают зеркальную поверхность цилиндров; работа «всухую» сокращает ресурс втрое | Разрыв диафрагмы (невосстановим); перегрев при интенсивном торможении | Перегрев реле и предохранителей; износ уплотнителей; загрязнение магистралей |
| Диагностика / Ремонт | Измерение остаточного давления в контуре; проверка вибрации педали; полная очистка гидроблока с заменой жидкости; замена реле и предохранителя | Диагностика: появление пены в бачке, «ватная» педаль; только замена модуля (не ремонтируется) | Прокачка на стенде или сканером для активации клапанов; очистка спиртовой смесью; маркировка трубок при сборке |
| Критические требования при замене | Работы при выключенном зажигании (травмоопасно); обесточивание аккумулятора; промывка всех магистралей; обязательная адаптация ЭБУ к новому механизму (иначе ложные срабатывания) | Замена только целиком; проверка истории блока (не работал ли всухую); использование новой жидкости из герметичной тары (гигроскопичность) | Только новая жидкость; затяжка болтов динамометрическим ключом (перекос корпуса ведет к заклиниванию поршней); смазка на основе гликоля, не литол |
| Рабочая среда / Температура | Тормозная жидкость DOT 4 или DOT 5.1; устойчивость к экстремально холодной погоде (вязкость возрастает в разы); нагрев при интенсивном торможении (отвод тепла алюминиевым корпусом) | Газ (азот) в камере; тормозная жидкость с противоположной стороны мембраны | Тормозная жидкость; смазки на основе гликоля |
Частые вопросы об устройстве насоса обратной подачи в АБС
Какую роль выполняет насос обратной подачи в системе АБС?
Насос обратной подачи возвращает тормозную жидкость из контура низкого давления обратно в главный тормозной цилиндр. Это позволяет системе АБС многократно сбрасывать и восстанавливать давление, обеспечивая контролируемое торможение и предотвращая блокировку колес.
Когда активируется насос обратной подачи?
Насос активируется по команде ЭБУ в момент, когда датчики скорости фиксируют начало блокировки колеса. Он включается синхронно с фазами «удержания» и «повышения» давления, а не работает постоянно. Именно его циклы создают характерную вибрацию педали тормоза.
Как устроен насос обратной подачи?
Устройство включает в себя маломощный электромотор постоянного тока с постоянными магнитами и насосный блок, чаще всего трехпоршневой радиальной схемы. Также в конструкцию входит встроенный обратный клапан, предотвращающий перетекание жидкости в обратную сторону, а корпус изготавливается из алюминиевых сплавов для отвода тепла.
Какие неисправности характерны для насоса обратной подачи?
Типичные проблемы — изменение характера вибрации педали (грубая тряска или полное исчезновение), металлический гул при работе, загрязнение всасывающего фильтра и износ втулок или подшипников. Также часто страдают реле и предохранитель в цепи питания из-за перегрева.
Почему гидроаккумулятор важен для работы насоса?
Гидроаккумулятор выполняет роль буфера, сглаживая пульсации жидкости, создаваемые насосом. Он поддерживает стабильное давление около 200 бар в напорной магистрали, что делает систему отзывчивой при многократных циклах срабатывания. Разрыв диафрагмы аккумулятора приводит к тому, что насос начинает «лить» вместо того, чтобы качать.
