Анатомия датчика: почему это не просто «крутилка»
Когда вы нажимаете педаль газа, блок управления двигателем (ЭБУ) действует как дирижер, которому нужна точная обратная связь от оркестра. Датчик давления наддува (MAP-сенсор) — это именно тот инструмент, который сообщает «мозгу» мотора, сколько воздуха реально попало во впускной коллектор после турбины или компрессора. Это не просто измерение атмосферного давления — это замер абсолютного давления внутри патрубка, который критически важен для расчета топливной смеси.

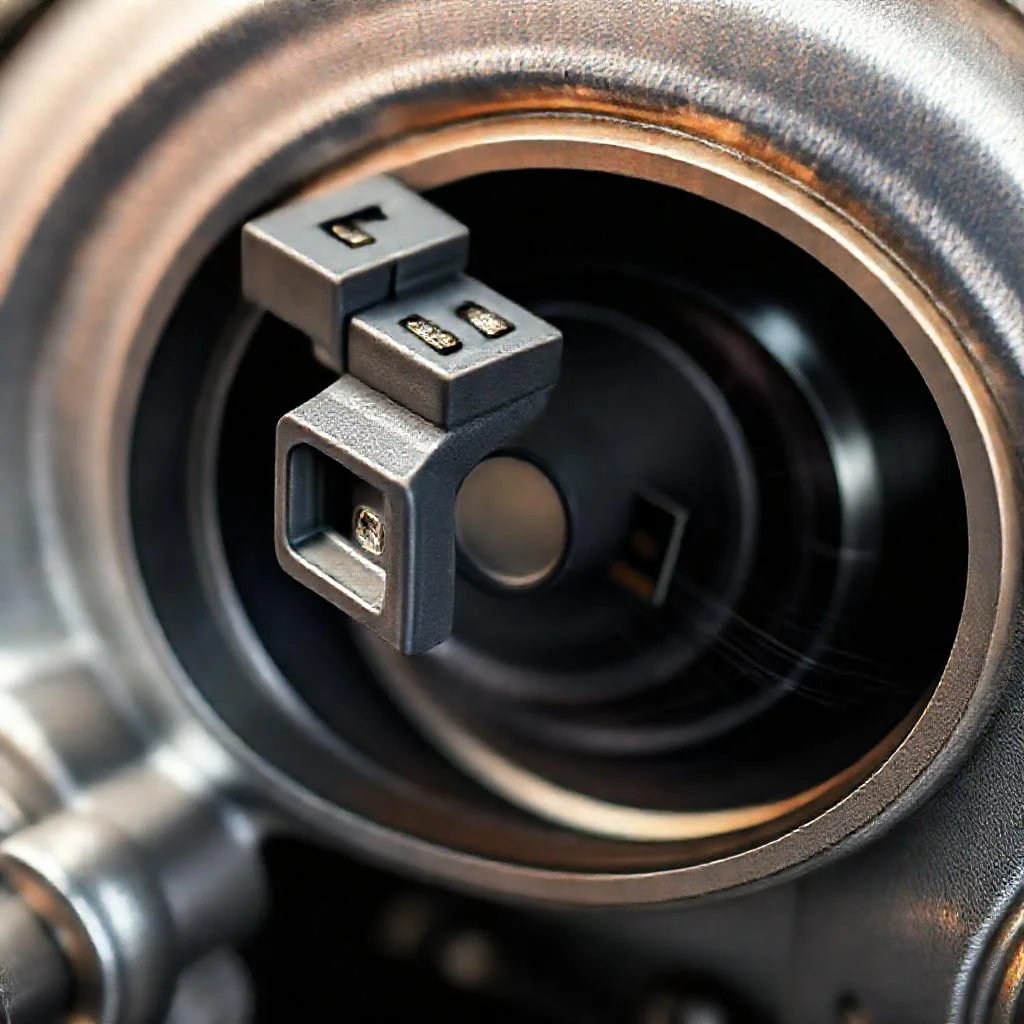

Конструктивно сенсор представляет собой герметичный корпус с мембраной, которая прогибается под воздействием воздуха. На мембране закреплены тензорезисторы, меняющие сопротивление в зависимости от степени деформации. Эти микроскопические изменения преобразуются в аналоговый сигнал напряжения (обычно от 0,5 до 4,5 В), который ЭБU расшифровывает как точное значение в килопаскалях или барах. Некоторые современные модели используют цифровой протокол SENT или CAN-шину, но физический принцип остается неизменным — преобразование механического усилия в электрический сигнал.
Где прячется сенсор и как он дружит с патрубком
Место установки — это не случайность, а инженерный расчет. Чаще всего датчик врезается непосредственно во впускной патрубок после интеркулера, но перед дроссельной заслонкой. Такое расположение позволяет фиксировать максимальное давление, которое создает турбонагнетатель, без искажений от разрежения при закрытом дросселе. В некоторых конструкциях (особенно на дизелях) датчик ставят прямо в коллектор, чтобы получить данные из самой «гущи» воздушного потока.
Крепление обычно осуществляется через резиновое уплотнительное кольцо, которое одновременно герметизирует соединение и гасит вибрации от двигателя. Важно, чтобы заборный штуцер был направлен строго по потоку воздуха — это исключает турбулентность и дает стабильные показания. Если патрубок имеет сложную геометрию (изгибы, сужения), инженеры выносят датчик на отдельный штуцер с выносным каналом, чтобы сгладить пульсации давления.
Ключевые элементы системы, которые обязательно взаимодействуют с MAP-сенсором:
- Клапан управления турбиной (актуатор/вестгейт) — сравнивает целевое и фактическое давление
- Клапан рециркуляции (dump valve) — защищает от «помпажа» при резком сбросе газа
- Датчик температуры впускного воздуха (IAT) — часто объединен с MAP в одном корпусе
- Дроссельная заслонка и впускные заслонки — для расчета разрежения на режимах частичной нагрузки
Физика процесса: от турбины до ЭБУ за миллисекунды
Представьте, что вы резко открываете дроссель на турбомоторе. Турбина начинает раскручиваться, создавая избыточное давление. Волна сжатого воздуха со скоростью звука распространяется по патрубку и давит на мембрану MAP-сенсора. За время менее 10 миллисекунд мембрана прогибается, тензорезисторы меняют сопротивление, и ЭБУ получает дискретный сигнал. Этот процесс происходит непрерывно — от нескольких раз в секунду до сотен, в зависимости от режима работы.
Интересная особенность: датчик измеряет не только положительное давление (буст), но и вакуум. Когда дроссель закрыт, а турбина еще крутится, во впускном тракте создается разрежение. Сигнал сенсора падает ниже 1 атмосферы (около 100 кПа), что позволяет ЭБУ корректно рассчитывать топливоподачу на холостом ходу и при торможении двигателем. Без этой функции мотор бы «захлебывался» или выдавал неверную искру.
Диагностика и признаки неисправности: когда «мозги» сходят с ума
Самый распространенный симптом выхода из строя MAP-сенсора — это «плавающие» обороты холостого хода и провалы при разгоне. Автовладельцы часто путают это с проблемами форсунок или зажигания, но корень зла кроется именно в неверных показаниях давления. ЭБУ начинает лить слишком много топлива или, наоборот, обедняет смесь, что приводит к потере мощности и повышенному расходу. В тяжелых случаях автомобиль уходит в аварийный режим (limp mode) с ошибкой P0105-P0108.
Почему датчик умирает? Чаще всего виновата грязь и масляный туман из системы вентиляции картера. Мельчайшие частицы масла оседают на мембране, меняя ее чувствительность. Вторая причина — механические повреждения при снятии/установке патрубка. И третья, коварная, — негерметичность впускного тракта после датчика. Если патрубок треснул, сенсор показывает атмосферное давление вместо реального буста, и ЭБУ не видит перегрузки турбины.
«Работа датчика давления наддува — это диалог между механикой и электроникой. Стоит одному из них «соврать» — и весь двигатель зазвучит фальшиво. Именно поэтому чистый патрубок и исправный сенсор — это залог не только мощности, но и долголетия турбокомпрессора».
Чистка и замена: что можно сделать своими руками
Если диагностика показала, что сенсор жив, но забит, его можно реанимировать. Снимаете датчик с патрубка (обычно это один болт или клипса), отключаете разъем и заливаете внутреннюю полость специальным очистителем для карбюраторов или электроники. Важно не использовать агрессивные растворители, которые могут разъесть мембрану. После промывки дайте составу высохнуть 15-20 минут и аккуратно продуйте штуцер. В 70% случаев такая процедура восстанавливает работоспособность.
Но если сигнал все равно «плывет» или датчик выдает ошибку обрыва цепи — меняйте его без сожаления. Китайские аналоги стоят копейки, но их калибровка часто хромает. Лучше брать оригинал или проверенные бренды (Bosch, Delphi, Siemens). После установки важно проверить герметичность патрубка: любая щель на стыке даст ложные показания. Сбросьте ошибки через сканер и совершите тест-драйв с резкими ускорениями — если машина стала «ехать» ровно, значит, вы на верном пути.
Конструктивные особенности и параметры датчика давления наддува
| Параметр / Характеристика | Описание / Значение |
|---|---|
| Основная функция | Измерение абсолютного давления воздуха во впускном коллекторе после турбины/компрессора (MAP-сенсор) |
| Принцип действия | Герметичный корпус с мембраной; тензорезисторы меняют сопротивление при прогибе мембраны |
| Выходной сигнал (аналоговый) | Напряжение от 0,5 до 4,5 В (преобразуется в кПа или бары) |
| Альтернативные протоколы | Цифровой SENT или CAN-шина (в современных моделях) |
| Диапазон измерения | Положительное давление (буст) и вакуум (разрежение ниже ~100 кПа) |
| Скорость реакции | Менее 10 миллисекунд (от нескольких раз до сотен раз в секунду) |
| Типичное место установки | Впускной патрубок после интеркулера, перед дроссельной заслонкой; на дизелях — непосредственно в коллекторе |
| Способ крепления | Резиновое уплотнительное кольцо (герметизация + гашение вибраций); заборный штуцер — строго по потоку воздуха |
| Особенности установки | При сложной геометрии патрубка — выносной штуцер с отдельным каналом для сглаживания пульсаций |
| Взаимодействующие элементы | Актуатор/вестгейт (сравнение давления), dump valve (защита от помпажа), датчик IAT (часто в одном корпусе), дроссельная заслонка |
| Типичные ошибки ЭБУ | P0105–P0108 (при неисправности датчика) |
| Причины выхода из строя | 1) Грязь и масляный туман из системы вентиляции картера; 2) Механические повреждения; 3) Негерметичность впускного тракта после датчика |
| Симптомы неисправности | Плавающие обороты холостого хода, провалы при разгоне, потеря мощности, повышенный расход, аварийный режим |
| Способ очистки | Очиститель карбюратора или электроники; запрещены агрессивные растворители; сушка 15–20 минут, продувка штуцера (эффективность ~70%) |
| Рекомендуемые бренды при замене | Оригинал, Bosch, Delphi, Siemens (китайские аналоги — риск неверной калибровки) |
| После замены | Проверить герметичность патрубка, сбросить ошибки сканером, тест-драйв с резкими ускорениями |
Частые вопросы о датчике давления наддува
Каковы основные признаки неисправности датчика давления наддува?
Основные симптомы включают «плавающие» обороты холостого хода, провалы при разгоне, потерю мощности и повышенный расход топлива. В тяжелых случаях автомобиль переходит в аварийный режим (limp mode) с ошибками P0105-P0108. Эти признаки часто путают с проблемами форсунок или зажигания, но корень кроется в неверных показаниях давления.
Почему датчик давления наддува выходит из строя?
Самая частая причина — загрязнение масляным туманом из системы вентиляции картера, который оседает на мембране и меняет ее чувствительность. Также встречаются механические повреждения при снятии/установке патрубка и негерметичность впускного тракта после датчика, из-за чего сенсор показывает атмосферное давление вместо реального буста.
Можно ли почистить датчик давления наддува самостоятельно?
Да, если сенсор жив, но забит, его можно промыть специальным очистителем для карбюраторов или электроники. Снимите датчик, залейте очиститель во внутреннюю полость, дайте высохнуть 15-20 минут и продуйте штуцер. Важно не использовать агрессивные растворители, которые могут повредить мембрану. В 70% случаев это восстанавливает работоспособность.
Где установлен датчик давления наддува?
Датчик обычно врезается во впускной патрубок после интеркулера, но перед дроссельной заслонкой. Такое расположение позволяет фиксировать максимальное давление от турбонагнетателя без искажений от разрежения. На дизелях датчик часто ставят прямо в коллектор, чтобы получать данные из самого воздушного потока.
Какое давление измеряет датчик наддува?
Датчик измеряет абсолютное давление внутри патрубка — как положительное (буст от турбины), так и отрицательное (вакуум при закрытом дросселе). Это позволяет ЭБУ корректно рассчитывать топливную смесь на всех режимах: от холостого хода до максимальной нагрузки, где давление может достигать 1,5-2,5 бар.
