Почему классическая схема масляного радиатора уступает гибридной
Когда речь заходит об охлаждении мощных трансформаторов или промышленных гидросистем, традиционный масляный радиатор с естественной конвекцией часто упирается в потолок эффективности. Масло — отличный диэлектрик и теплоноситель, но его вязкость и низкая теплопроводность создают серьёзное термическое сопротивление. Инженеры давно заметили: если заставить масло двигаться быстрее, а тепло отводить не в воздух, а в воду, можно радикально поднять удельную мощность оборудования без увеличения габаритов.
Именно здесь на сцену выходит принцип действия масляного радиатора с водяным охлаждением. Это не просто «ещё один радиатор», а двухконтурная система, где масло выполняет функцию первичного теплоносителя, а вода — вторичного. Вода обладает теплоёмкостью в 4–5 раз выше, чем масло, и её циркуляция в замкнутом контуре позволяет уносить колоссальные объёмы тепла. Такой гибридный подход особенно востребован на подстанциях закрытого типа, в судовых двигателях и на металлургических предприятиях, где нельзя развернуть громоздкие воздушные фермы.
Физика процесса: как масло «передаёт эстафету» воде

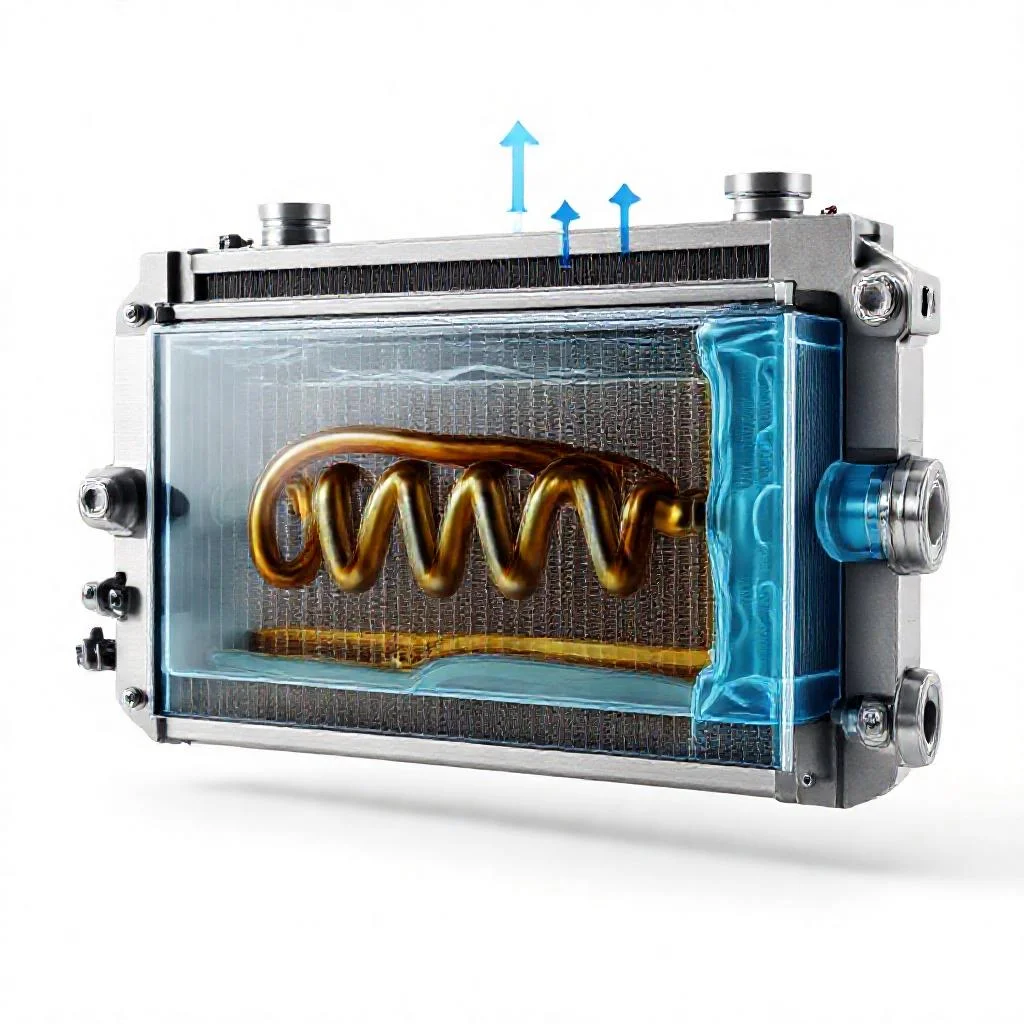

Сердце системы — теплообменник типа «труба в трубе» или кожухотрубный аппарат. Горячее масло под давлением от 0,3 до 0,6 МПа поступает в межтрубное пространство, омывая пучок тонких латунных или нержавеющих трубок. По этим трубкам с высокой скоростью (1,5–2,5 м/с) прокачивается охлаждающая вода. Турбулентность потока — ключевой фактор: именно она разрушает ламинарный пограничный слой на стенках, который обычно «крадёт» до 40% теплопередачи.
Интересный нюанс: температура стенки трубки всегда должна быть выше точки росы масла, иначе на ней начнет конденсироваться влага с последующей эмульсификацией. Поэтому в систему встраивают байпасную линию, которая подмешивает горячее масло на входе, если температура воды упала ниже +15°C. Именно этот балансировочный механизм отличает качественный агрегат от кустарной поделки, где масло быстро превращается в «майонез» и теряет смазывающие свойства.
Конструкция и ключевые узлы: что нужно знать практику
Стандартный масляный радиатор с водяным охлаждением состоит из четырёх обязательных модулей: собственно теплообменника, масляного циркуляционного насоса, расширительного бака и блока контроля температуры. В отличие от воздушных собратьев, здесь нет вентиляторов, но появляется жёсткое требование к качеству воды. Жёсткая вода с солями кальция и магния быстро создаёт накипь на внутренних стенках трубок, снижая коэффициент теплопередачи в разы. Поэтому в контур обязательно ставят фильтры-грязевики и дозирующий насос ингибиторов коррозии.
- Скорость масла в радиаторе должна быть не менее 1 м/с — это гарантирует самоочищение от шлама и равномерный прогрев всех секций.
- Перепад давления между контурами контролируется дифференциальным реле: масло всегда должно иметь избыточное давление до 0,2 атм, чтобы при микротрещине вода не попала в масляную систему.
- Температурный график работы: масло на входе до +70°C, на выходе — до +50°C, вода при этом нагревается максимум до +30°C.
Особое внимание стоит уделить системе аварийного сброса. Если насос встанет, а масло продолжит нагреваться от работающего трансформатора, закипание воды приведёт к гидроудару. Поэтому современные установки оснащены предохранительными клапанами на 6 атм и термостатами, которые автоматически открывают байпас и переключают систему на аварийный воздушный режим охлаждения. Это страховка, которая может спасти оборудование стоимостью в миллионы рублей.
Эксплуатационные нюансы и типичные ошибки монтажа
Самая частая ошибка на практике — экономия на расходе воды. Некоторые операторы снижают её подачу, чтобы уменьшить счета за водоподготовку. Это приводит к тому, что средняя температура масла вырастает на 10–15°C, а срок службы изоляции трансформатора сокращается вдвое согласно закону Монтзингера (каждые 6°C перегрева удваивают скорость старения целлюлозы). Второй распространённый промах — монтаж радиатора ниже уровня масляного бака без установки обратного клапана на сливной магистрали. В результате при отключении насоса масло самотеком уходит в теплообменник, обнажая верхние витки обмотки.
Правильная обвязка подразумевает установку радиатора так, чтобы масляный коллектор находился выше бака, а вода подавалась противотоком относительно движения масла. Такой противоточный принцип позволяет достичь максимальной разности температур на выходе и уменьшить площадь теплообмена на 15–20%. Плюс не забудьте про воздушники: в верхней точке водяного контура обязателен кран Маевского, иначе воздушная пробка сведёт на нет всю циркуляцию.
«Хороший теплообменник — это как хороший дирижёр: он не делает температуру саму по себе, но заставляет каждый поток звучать в унисон, убирая хаос перегрева и аварийные крещендо».
Когда водяное охлаждение — не роскошь, а необходимость
Объективно оцените условия эксплуатации: если рядом есть промышленная сеть водоснабжения или градирня, а габариты помещения жёстко ограничены, гибридный радиатор — единственное разумное решение. Воздушные радиаторы потребуют в 5–7 раз больше площади и создадут шумовой фон до 75 дБ, что недопустимо в городской застройке или на судне. Водяная система работает практически бесшумно, а её КПД достигает 80–85% против 40–50% у воздушных аналогов.
Однако не забывайте про сезонность. Зимой температура воды в градирнях может падать до +4°C, поэтому нужно предусмотреть подогрев входного участка трубопровода или автоматический клапан, сбрасывающий часть воды в канализацию для поддержания температуры в заданном диапазоне. Сбалансированная система с контроллером PID и датчиками на каждом контуре — это уже не просто радиатор, а полноценная цифровая станция охлаждения, которая окупается за 2–3 сезона за счёт экономии на замене масла и ремонте дорогостоящего электрооборудования.
Принцип действия масляного радиатора с водяным охлаждением: ключевые параметры и сравнение
| Параметр / Характеристика | Масляный радиатор с водяным охлаждением | Традиционный масляный радиатор с воздушным охлаждением |
|---|---|---|
| Принцип действия | Двухконтурная система: масло — первичный теплоноситель, вода — вторичный; теплообмен типа «труба в трубе» или кожухотрубный аппарат | Естественная конвекция масла с отводом тепла в воздух (без принудительной циркуляции) |
| Теплоёмкость теплоносителя | Вода — в 4–5 раз выше, чем у масла | Масло — базовая теплоёмкость, ограниченная физическими свойствами |
| КПД (эффективность) | 80–85% | 40–50% |
| Требуемая площадь установки | В 5–7 раз меньше, чем у воздушных аналогов | Большая (громоздкие воздушные фермы) |
| Шумовой фон | Практически бесшумный | До 75 дБ |
| Скорость масла в радиаторе | Не менее 1 м/с (гарантирует самоочищение от шлама и равномерный прогрев) | Низкая (естественная конвекция), ламинарный поток |
| Скорость воды в трубках | 1,5–2,5 м/с (турбулентный поток для разрушения пограничного слоя) | — (вода не используется) |
| Давление масла на входе | 0,3–0,6 МПа (избыточное давление масла над водой до 0,2 атм) | Атмосферное или незначительное (самотёк) |
| Температурный график | Масло на входе: до +70°C; на выходе: до +50°C; вода нагревается до +30°C | Зависит от температуры окружающего воздуха, без точного контроля |
| Требования к качеству воды | Обязательна водоподготовка: фильтры-грязевики, ингибиторы коррозии; жёсткая вода вызывает накипь | Вода не используется |
| Аварийные системы | Предохранительные клапаны на 6 атм, термостаты, байпасная линия, аварийный воздушный режим | Минимальные (только естественный сброс тепла) |
| Схема подключения | Противоток: вода подаётся против движения масла (экономия площади теплообмена на 15–20%); масляный коллектор выше бака | Нет жёстких требований к обвязке |
| Дополнительные узлы | Масляный циркуляционный насос, расширительный бак, блок контроля температуры, дифференциальное реле давления, воздушники (кран Маевского) | Нет насоса и блока контроля; только радиаторные секции |
| Влияние перегрева на масло | При нарушении режима (снижение расхода воды) — перегрев масла на 10–15°C, сокращение срока службы изоляции вдвое (закон Монтзингера: каждые 6°C удваивают скорость старения) | Аналогичный риск при недостаточной конвекции |
| Риск эмульсификации масла | Высокий без байпасной линии при температуре воды ниже +15°C (конденсация влаги на стенках трубок) | Низкий (нет контакта с водой) |
| Сезонность эксплуатации | Зимой при температуре воды +4°C требуется подогрев входного участка или автоматический сброс воды | Работает при любой температуре воздуха, но менее эффективен |
| Окупаемость | За 2–3 сезона за счёт экономии на замене масла и ремонте оборудования | Низкая эффективность при высоких эксплуатационных затратах |
| Области применения | Подстанции закрытого типа, судовые двигатели, металлургические предприятия, гидросистемы | Оборудование с невысокими тепловыми нагрузками |
Ключевые вопросы о гибридных системах охлаждения
Почему вода эффективнее воздуха для отвода тепла от масла?
Вода обладает теплоёмкостью в 4–5 раз выше, чем масло, и в 10-20 раз выше, чем воздух при тех же объёмах. Это позволяет радикально уменьшить габариты оборудования, так как для отвода того же количества тепла требуется значительно меньшая площадь теплообмена. КПД таких систем достигает 80–85%, тогда как у воздушных аналогов — всего 40–50%.
Какое давление должно быть в масляном и водяном контурах?
Масло циркулирует под давлением от 0,3 до 0,6 МПа. Критически важно поддерживать избыточное давление масла над водой на уровне до 0,2 атм. Это гарантирует, что при микротрещине в трубке вода не попадёт в масляную систему, предотвращая эмульсификацию и потерю смазывающих свойств.
Почему температура воды не должна быть слишком низкой?
Если температура воды падает ниже +15°C, стенки трубок теплообменника могут оказаться ниже точки росы масла. Это вызовет конденсацию влаги и образование эмульсии (так называемого «майонеза»). Для предотвращения этого используется байпасная линия, подмешивающая горячее масло на входе для поддержания температуры выше критического порога.
Что произойдёт при остановке масляного насоса?
При остановке насоса горячее масло продолжает нагреваться от работающего оборудования. Если вода в контуре закипит, возникнет гидроудар. Для защиты устанавливаются предохранительные клапаны на 6 атм и термостаты, которые автоматически открывают байпас и переключают систему на аварийный воздушный режим охлаждения.
Почему турбулентность потока критически важна?
Турбулентный поток воды (скорость 1,5–2,5 м/с) разрушает ламинарный пограничный слой на стенках трубок, который без этого «крадёт» до 40% теплопередачи. Именно турбулентность позволяет достичь высокой интенсивности теплообмена и эффективно самоочищать поверхность от шлама и отложений при скорости масла не менее 1 м/с.
