Электропривод EGR: анатомия управляемой рециркуляции
Когда мы говорим о современных дизельных и бензиновых моторах, система рециркуляции отработавших газов (EGR) — это не просто экологическая дань, а сложный механизм, влияющий на детонацию и температуру в камере сгорания. Клапан с электрическим приводом отличается от вакуумных предшественников тем, что позиционирование штока происходит не за счет разряжения, а через шаговый двигатель или сервопривод. Это дает мгновенную обратную связь и позволяет блоку управления двигателем (ЭБУ) точно дозировать поток выхлопа в зависимости от тысячи параметров в реальном времени.
Физика процесса здесь строится на принципе байпаса: часть выхлопных газов направляется обратно во впускной коллектор, смешиваясь со свежим воздухом. Такая подмесь снижает концентрацию кислорода и замедляет скорость горения, что напрямую подавляет образование оксидов азота (NOx). Электрический клапан хорош тем, что он не зависит от состояния вакуумной магистрали, засорения соленоидов или перепадов давления, которые часто «плавают» на турбомоторах.
Механика работы и роль обратной связи

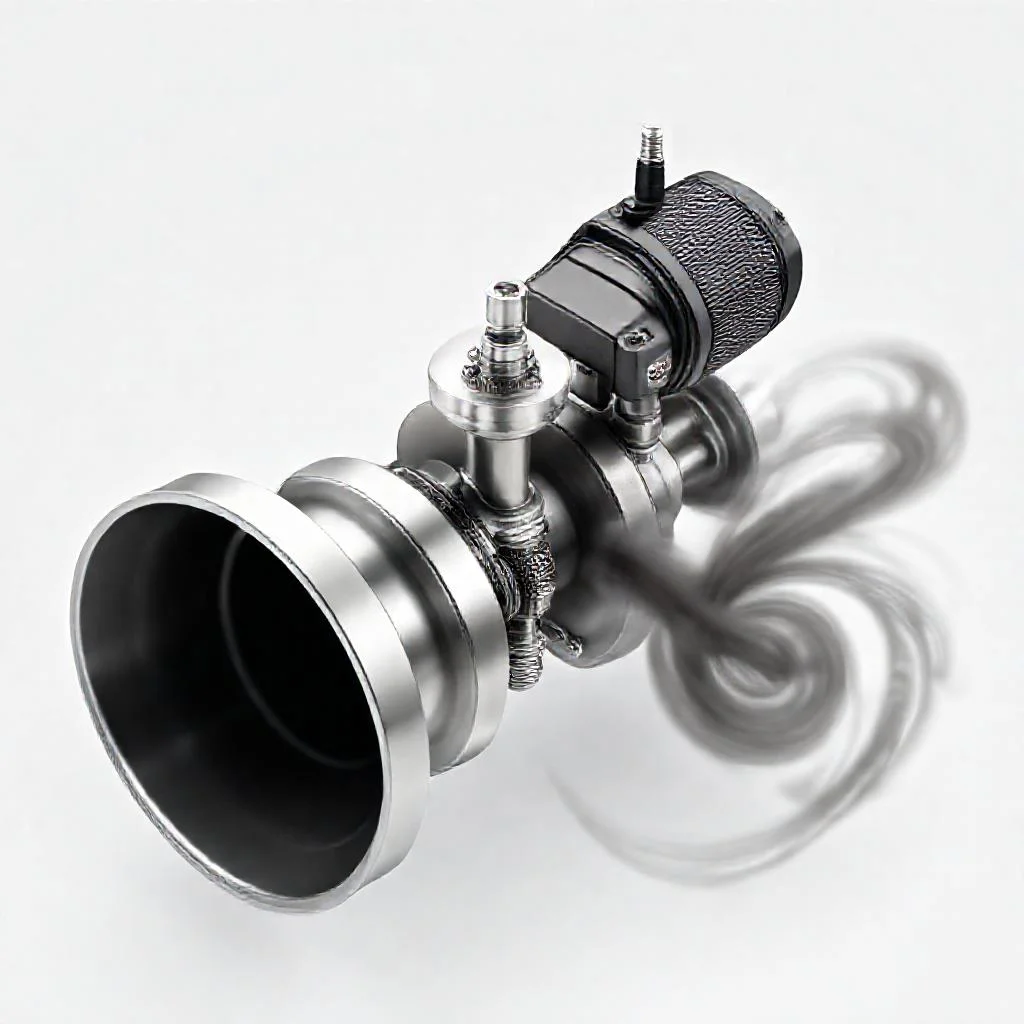

Внутри корпуса электроклапана скрыт прецизионный механизм: ротор с постоянными магнитами, редуктор и шток с тарельчатым затвором. Когда ЭБУ подает напряжение с определенной скважностью (PWM-сигнал), вал поворачивается на строго заданный угол. Ключевая фишка — наличие датчика положения (потенциометра или датчика Холла), который отправляет данные о фактическом открытии обратно в блок управления. Это позволяет системе самообучаться и компенсировать износ или нагар на седле клапана.
В отличие от механических аналогов, электропривод не «залипает» и не требует создания разряжения во впуске для срабатывания. Это критически важно для холодного пуска, когда вязкость масла высока, и для режимов высоких нагрузок, где вакуума практически нет. Именно поэтому многие производители (Bosch, Denso, Pierburg) перешли на этот тип исполнения для моторов стандарта Евро-5 и Евро-6.
- Мгновенная реакция на изменение режима: цикл закрытия/открытия занимает менее 100 миллисекунд.
- Возможность точной калибровки под разные режимы: от холостого хода до полной нагрузки.
- Диагностика через OBD-II: система может автономно тестировать работоспособность привода.
- Устойчивость к вибрациям и перепадам температур благодаря отсутствию резиновых мембран.
Синергия с турбонаддувом и впускным трактом
На двигателях с турбиной электрический EGR-клапан решает проблему «воздушного конфликта». Когда турбина создает высокое давление во впуске, а выпускной коллектор имеет меньшее давление (явление градиента), самотеком газ не пойдет. Электропривод позволяет принудительно открыть канал даже вопреки физике потоков, обеспечивая циркуляцию в условиях, где вакуумный аналог беспомощен. Это обеспечивает стабильное охлаждение камеры сгорания на высоких оборотах без потери крутящего момента.
Важно понимать, что работа клапана рециркуляции тесно связана с датчиком массового расхода воздуха (MAF) и лямбда-зондом. Если в системе появляются микроутечки или закоксовка, изменяется состав смеси, и ЭБУ начинает корректировать топливоподачу. Именно поэтому регулярная адаптация (обучение) клапана через диагностический сканер — обязательная процедура после чистки, иначе электроника будет работать по старым калибровкам.
Истинное мастерство инженера — не в том, чтобы заставить механизм двигаться, а в том, чтобы научить его думать, чувствовать обратную связь и прощать ошибки водителя.
Логика управления: когда система молчит, а когда действует
ЭБУ не открывает клапан рециркуляции хаотично. Существуют жесткие карты запрета функционирования: на прогретом двигателе в режиме полной нагрузки, при резком нажатии на педаль акселератора (kick-down) и на холостых оборотах в первые секунды после запуска. Логика такова, чтобы не ухудшить динамику и не допустить перегрева выхлопной системы. Электропривод позволяет плавно изменять степень открытия по синусоиде, избегая резких скачков давления во впускном коллекторе.
Расчет требуемого положения происходит на основе температурных карт охлаждающей жидкости и наддувочного воздуха. Если впускной коллектор холодный, процент открытия будет максимальным для быстрого прогрева катализатора. При этом скорость вращения коленвала корректируется холостым ходом, чтобы компенсировать изменение состава смеси. Это настоящая математическая виртуозность, где каждый процент открытия — это баланс между экологией и мощностью.
Износ, диагностика и типичные отказы электропривода
Чаще всего привод выходит из строя из-за перегрева, когда электродвигатель расположен слишком близко к головке блока цилиндров, или из-за попадания масляного тумана вовнутрь корпуса. Симптомы неисправности — потеря тяги на низах, плавающие обороты и ошибка P0403 (неисправность цепи управления). Характерный признак именно электрической проблемы — гул или треск, который слышен при заглушенном двигателе при включении зажигания, когда система проводит самотестирование.
Интересно, что в большинстве случаев ремонт сводится не к замене всего узла, а к разборке, чистке контактной группы и смазке редуктора. Однако делать это нужно крайне аккуратно, чтобы не повредить тонкие обмотки. Профессиональный подход подразумевает проверку сопротивления обмотки, тест на короткое замыкание и анализ PWM-сигнала двухканальным осциллографом. Пренебрежение чистотой соединений ведет к ложным срабатываниям и постоянной ошибке в блоке управления.
Сравнение характеристик и режимов работы электроприводного клапана EGR
| Параметр / Характеристика | Электрический клапан EGR (шаговый/сервопривод) | Вакуумный клапан EGR (механический аналог) |
|---|---|---|
| Принцип управления | ЭБУ подает PWM-сигнал (широтно-импульсная модуляция) с определенной скважностью; вал поворачивается на строго заданный угол через шаговый двигатель или сервопривод. | Управление за счет разряжения (вакуума) во впускном коллекторе; срабатывание через соленоиды и вакуумные мембраны. |
| Обратная связь | Наличие датчика положения (потенциометр или датчик Холла) — отправляет данные о фактическом открытии в ЭБУ; система самообучается и компенсирует износ/нагар. | Отсутствует; нет точной информации о реальном положении штока — только косвенные данные. |
| Скорость реакции | Мгновенная; цикл закрытия/открытия занимает менее 100 миллисекунд. | Замедленная; зависит от скорости создания/сброса разряжения. |
| Зависимость от внешних условий | Не зависит от состояния вакуумной магистрали, засорения соленоидов или перепадов давления (критично для турбомоторов). | Сильно зависит от вакуума, который «плавает» на турбодвигателях; беспомощен при высоких нагрузках. |
| Работа при холодном пуске | Не требует создания разряжения; работает корректно при высокой вязкости масла. | Может «залипать» или не срабатывать из-за отсутствия стабильного вакуума. |
| Поведение на высоких нагрузках (градиент давлений) | Принудительно открывает канал даже вопреки физике потоков (когда давление во впуске выше, чем в выпуске) — обеспечивает циркуляцию. | Самотеком газ не идет; система беспомощна, циркуляция отсутствует. |
| Плавность управления | Плавное изменение степени открытия по синусоиде; избегает резких скачков давления во впускном коллекторе. | Резкие скачки; дискретное двухпозиционное (открыт/закрыт) или грубое управление. |
| Устойчивость к вибрациям и температуре | Высокая — отсутствие резиновых мембран. | Низкая — мембраны подвержены износу и перепадам температур. |
| Диагностика | Через OBD-II; система автономно тестирует привод; возможна адаптация (обучение) через сканер после чистки. | Сложная; нет точных данных о позиции; ошибки часто косвенные. |
| Типичные отказы | Перегрев (если мотор близко к ГБЦ), попадание масляного тумана, гул/треск при самотестировании, ошибка P0403 (неисправность цепи управления). | Износ мембран, засорение соленоидов, «залипание» штока. |
| Ремонт/обслуживание | Разборка, чистка контактной группы, смазка редуктора; проверка сопротивления обмотки, тест на КЗ, анализ PWM-сигнала осциллографом. | Замена мембран, чистка вакуумных магистралей. |
| Применение | Моторы стандарта Евро-5 и Евро-6; производители: Bosch, Denso, Pierburg. | Устаревшие моторы, стандарты до Евро-4. |
Частые вопросы о принципе действия клапана рециркуляции отработавших газов с электроприводом
Чем электроприводной EGR-клапан отличается от вакуумного?
Электроприводной клапан управляется шаговым двигателем или сервоприводом, а не разрежением. Это обеспечивает мгновенную обратную связь с ЭБУ, точное позиционирование штока и независимость от состояния вакуумной магистрали, что особенно важно на турбомоторах.
Как ЭБУ определяет точное положение штока клапана?
Внутри корпуса установлен датчик положения — потенциометр или датчик Холла. Он отправляет данные о фактическом угле открытия в блок управления, что позволяет системе компенсировать износ и нагар на седле клапана.
Почему электропривод работает даже при низком давлении во впуске?
В отличие от вакуумных аналогов, электропривод принудительно открывает канал независимо от градиента давления между выпускным и впускным коллекторами. Это критически важно на высоких оборотах турбомоторов, где самотеком газ не пойдет.
Какие типичные симптомы выхода из строя электропривода EGR?
Основные признаки — потеря тяги на низких оборотах, плавающие обороты и ошибка P0403. Характерный «гул» или треск при включении зажигания указывает на проблемы с электрической частью механизма.
Требуется ли адаптация клапана после чистки?
Да, обязательна. После разборки и чистки нужно провести процедуру обучения через диагностический сканер. Без этого ЭБУ будет работать по старым калибровкам и некорректно дозировать поток выхлопных газов.
