Геометрия газораспределения: почему фаза — это еще не все
Когда мы говорим о настройке двигателя, большинство сразу вспоминает фазы газораспределения — момент открытия и закрытия клапанов относительно коленвала. Но есть более тонкий и мощный инструмент — изменение высоты подъема. Это не просто «раньше/позже», это «глубже/мельче». Представьте, что фазы — это время открытия двери, а высота подъема — ширина проема. Можно открыть дверь на 10 секунд, но лишь на 2 сантиметра — поток воздуха будет смехотворным. Система изменения подъема позволяет регулировать именно это «сечение» для каждого режима работы мотора.
Физика процесса проста: чем выше поднимается тарелка клапана, тем больше проходное сечение в седле, тем меньше сопротивление на впуске и выпуске. Однако слишком большой подъем на низких оборотах убивает скорость потока, ухудшая наполнение цилиндра. Здесь и вступает в игру адаптивная механика, которая меняет подъем в реальном времени. Инженеры ищут компромисс между мощностью на верхах и эластичностью на низах, и именно эта система позволяет не искать, а иметь оба качества одновременно.
Механика работы: от кулачка до толкателя

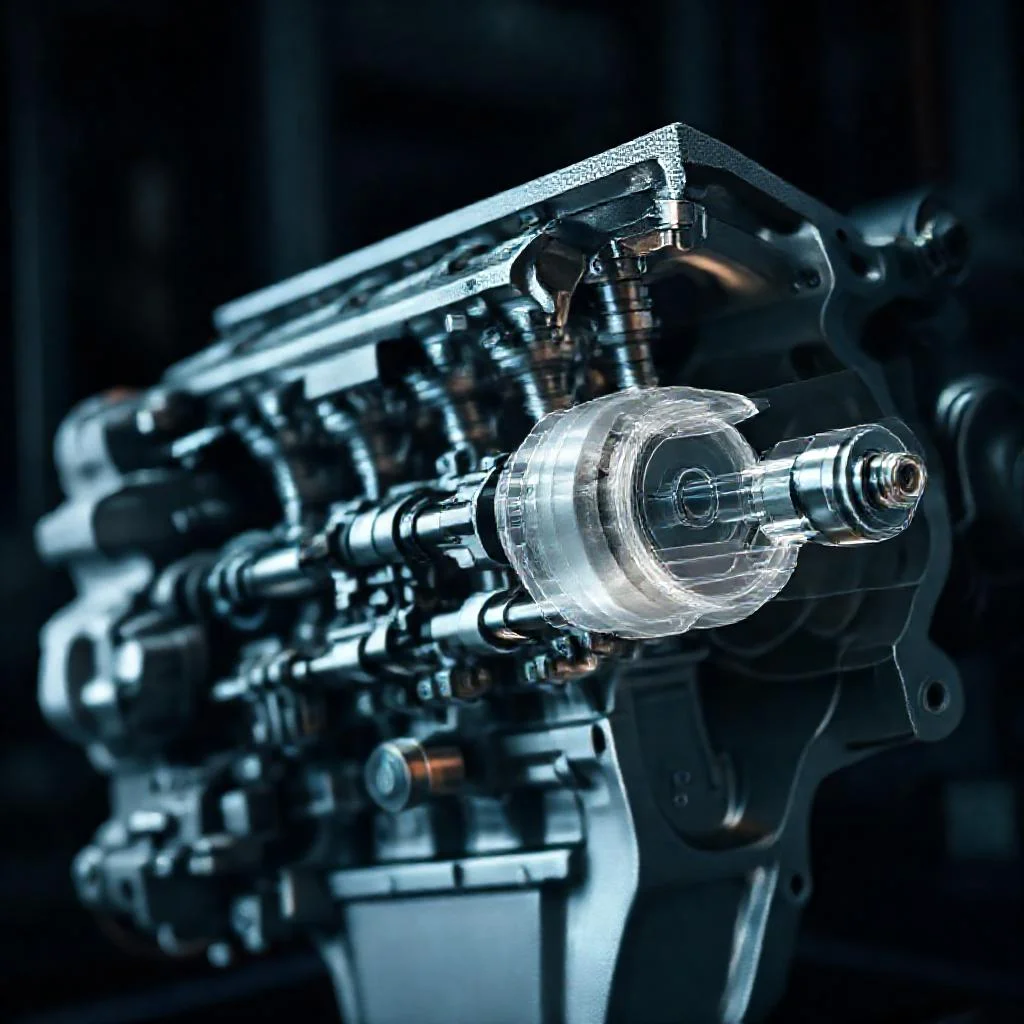

Классический распредвал имеет жесткий профиль кулачка — его геометрия неизменна. В системах типа Valvetronic от BMW или VVEL от Nissan появляется промежуточное звено — роликовый рычаг или эксцентриковый вал. Этот вал, проворачиваясь на небольшой угол, изменяет положение точки контакта кулачка с толкателем. Представьте качели: если точка опоры смещается, то амплитуда движения одного конца меняется даже при одинаковом усилии на другом. Так и здесь — профиль кулачка остается прежним, но плечо рычага становится иным, что уменьшает или увеличивает ход клапана.
Управляется этот процесс гидравликой или электромотором. Блок управления двигателем (ЭБУ) получает данные с датчиков положения коленвала, дроссельной заслонки и температуры. На основе этих данных он подает команду на сервопривод, который вращает эксцентриковый вал на нужный угол. Важно понимать: система работает бесступенчато, а не дискретно — от 0,5 мм до 10 мм и обратно. Это позволяет убрать дроссельную заслонку вовсе, регулируя мощность напрямую количеством воздуха, что радикально снижает насосные потери.
Такт впуска: как дышит двигатель на разных режимах
На холостом ходу и малых нагрузках двигателю не нужно много воздуха. Если открыть клапан полностью, смесь будет бедной, а скорость потока — низкой, что приведет к плохому распылению топлива и неустойчивой работе. Система уменьшает подъем до 1-2 мм, создавая узкую щель. Воздух проходит через нее с высокой скоростью, образуя турбулентность — вихри, которые улучшают перемешивание бензина с воздухом. Это дает стабильные обороты и экономию топлива, сравнимую с отключением цилиндров.
Когда вы жмете газ в пол, ситуация меняется кардинально. ЭБУ дает команду на максимальный подъем, и клапан теперь фактически «лежит» на тарелке, не создавая препятствий потоку. Цилиндр наполняется на 100% и даже больше за счет инерции воздуха во впускном коллекторе. Важно отметить, что на высоких оборотах клапаны физически не успевают закрыться вовремя, и именно увеличенный подъем компенсирует это, давая дополнительное время для газообмена. Без этой системы мотор бы «захлебнулся» уже к 6000 об/мин.
- Малый подъем (0,5–3 мм): режимы частичных нагрузок, стабилизация холостого хода.
- Средний подъем (3–6 мм): средние обороты, баланс между мощностью и расходом.
- Максимальный подъем (6–10 мм): зона максимальной мощности, высокие обороты.
Выпуск: невидимая работа волн
Многие забывают, что выпуск — это не просто «выброс газов», а сложный волновой процесс. Повышенный подъем выпускного клапана на определенных оборотах создает разрежение, которое помогает «вытягивать» отработавшие газы из цилиндра, а также подсасывать свежий заряд на перекрытии клапанов. Современные системы, такие как VTEC от Honda на фазах выпуска, переключают профиль кулачка, добавляя подъем именно тогда, когда начинается резонансный наддув в коллекторе.
Здесь кроется ключевое отличие от простого сдвига фаз. Сдвигая фазы (как в VVT-i), мы меняем время, но не площадь прохода. Система изменения подъема на выпуске позволяет «подстроить» сечение под скорость выхлопной волны. На низких оборотах узкий зазор создает противодавление, которое помогает сохранять крутящий момент. На высоких же полный подъем снижает сопротивление, позволяя двигателю раскручиваться до отсечки без ощущения «удушья». Это особенно важно для турбомоторов, где геометрия выпуска критична для эффективности турбины.
Взаимодействие с турбонаддувом и электрификацией
В тандеме с турбиной система изменения подъема становится еще эффективнее. Турбина нагнетает воздух, а система клапанов контролирует его объем. Например, при резком сбросе газа дроссель закрывается, но турбина продолжает вращаться. Без системы изменения подъема возникает избыточное давление, которое стравливается через wastegate — это потери энергии. Система может мгновенно увеличить подъем выпускного клапана, «сбросив» давление прямо в цилиндр, используя остаточную энергию газов для прокрутки коленвала, а не для нагрева атмосферы.
В гибридных силовых установках такая механика позволяет реализовать цикл Аткинсона. Суть цикла — в позднем закрытии впускного клапана, но с изменяемым подъемом это делается элегантнее: клапан открывается меньше и закрывается позже, имитируя «экономичный» цикл без сложной геометрии коленвала. Это дает увеличение КПД до 40%. Электрификация двигателей внутреннего сгорания только подчеркивает важность этого элемента — чем точнее мы дозируем воздух, тем меньше энергии тратит тяговая батарея на компенсацию провалов в мощности.
«Двигатель — это воздушный насос. И только от того, насколько умно мы управляем этим потоком, зависят и мощность, и экономичность. Высота подъема клапана — это не механическая деталь, это философия управления воздухом». — Ханс Брандт, технический директор BMW M GmbH (в отставке).
Сравнение режимов работы системы изменения высоты подъема клапанов
| Параметр / Режим | Холостой ход / малые нагрузки | Средние обороты | Максимальная мощность / высокие обороты | Резкий сброс газа (турбо) |
|---|---|---|---|---|
| Высота подъема клапана | 1–2 мм (0,5–3 мм) | 3–6 мм | 6–10 мм (полный подъем) | Увеличение подъема выпускного клапана |
| Скорость потока воздуха | Высокая (узкая щель, турбулентность) | Средняя | Максимальная (поток без препятствий) | Использование остаточной энергии газов |
| Эффект на наполнение цилиндра | Стабильные обороты, экономия топлива | Баланс мощности и расхода | 100% наполнение + инерция воздуха | Сброс избыточного давления в цилиндр (без потерь через wastegate) |
| Влияние на газообмен | Улучшение распыления топлива | Оптимальное перекрытие клапанов | Компенсация незакрытия клапанов на высоких оборотах | Прокрутка коленвала остаточной энергией |
| Дополнительные особенности | Замена дроссельной заслонки, снижение насосных потерь | Бесступенчатое регулирование эксцентриковым валом | Критично для работы до 6000+ об/мин (без «захлебывания») | Повышение КПД в гибридах (цикл Аткинсона) |
Частые вопросы о работе системы изменения высоты подъема клапанов
Чем изменение высоты подъема отличается от изменения фаз газораспределения?
Фазы газораспределения (VVT) регулируют момент открытия и закрытия клапанов относительно коленвала, то есть «когда» клапан открывается. Высота подъема (Valvetronic, VVEL) управляет тем, насколько широко открывается клапан («насколько»). Фазы — это время открытия двери, а подъем — ширина проема. Изменение подъема позволяет менять проходное сечение для воздуха, что критично для наполнения цилиндра на разных оборотах.
Как механически реализовано изменение высоты подъема?
В системах типа Valvetronic или VVEL профиль кулачка распредвала остается неизменным, но между кулачком и толкателем добавляется промежуточное звено — роликовый рычаг или эксцентриковый вал. При повороте эксцентрика меняется точка опоры рычага (плечо), из-за чего при том же ходе кулачка амплитуда движения клапана становится иной. Управляется это сервоприводом (гидравлика или электромотор) по команде ЭБУ, что позволяет плавно менять подъем от 0,5 до 10 мм.
Как система влияет на работу двигателя на холостом ходу и на высоких оборотах?
На холостом ходу и малых нагрузках система уменьшает подъем до 1-2 мм, создавая узкую щель. Воздух проходит с высокой скоростью, создавая турбулентность для лучшего смесеобразования — это стабилизирует обороты и снижает расход. При полном газе ЭБУ дает команду на максимальный подъем (до 10 мм), клапан не создает препятствий потоку, цилиндр наполняется на 100%, а на высоких оборотах увеличенный подъем компенсирует инерционное запаздывание закрытия клапанов.
Зачем нужна система изменения подъема на выпускных клапанах?
На выпуске система позволяет управлять волновыми процессами в коллекторе. На низких оборотах узкий зазор создает противодавление, сохраняя крутящий момент. На высоких оборотах полный подъем снижает сопротивление и улучшает продувку цилиндра. Для турбомоторов это особенно важно: система может сбросить избыточное давление турбины прямо в цилиндр, используя энергию газов для прокрутки коленвала вместо стравливания через wastegate.
Как изменение высоты подъема работает вместе с турбонаддувом и гибридами?
В тандеме с турбиной система позволяет точно дозировать нагнетаемый воздух, избегая потерь через перепускной клапан. В гибридах механика используется для реализации цикла Аткинсона: клапан открывается меньше и закрывается позже, имитируя экономичный цикл без усложнения геометрии коленвала. Это повышает КПД до 40%, а также снижает нагрузку на тяговую батарею, компенсируя провалы мощности.
